XD1-20限流電抗器簡介

XD1-20限流電抗器就是在電路中起到阻抗的作用的東西，使用領域還是比較廣泛的。尤其在電力方面，在電力系統發生短路時，會產生數值很大的短路電流。如果不加以限制，要保持電氣設備的動態穩定和熱穩定是非常困難的。因此，為了滿足某些斷路器遮斷容量的要求，常在出線斷路器處串聯電抗器，增大短路阻抗，限制短路電流(XD1-20限流電抗器)。 由于采用了電抗器，在發生短路時，電抗器上的電壓降較大，所以也起到了維持母線電壓水平的作用，使母線上的電壓波動較小，保證了非故障線路上的用戶電氣設備運行的穩定性。

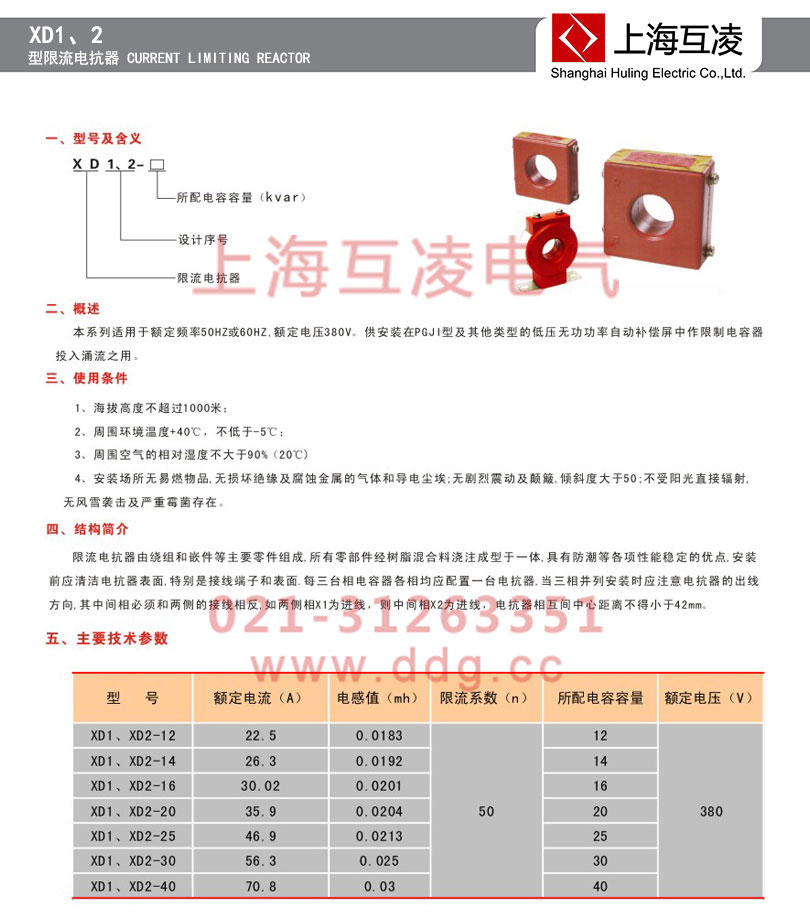

XD1-20限流電抗器產品樣本

XD1-20限流電抗器使用環境

1 海波高度不超過2000M

2 周圍空氣溫度不高于+40攝氏度,不低于-5攝氏度

3 空氣溫度為+20攝氏度時,相對濕度不超過90%

4 周圍介質無易燃物品,無損壞絕緣及腐蝕金屬的氣體和導電塵埃

5 安裝地點無劇烈振動及顛簸,安裝傾斜度大于50; 6 安裝地點不受陽光直接輻射,無風雪襲擊及嚴重霉菌存在

XD1-20限流電抗器技術參數表

XD1-20限流電抗器結構特點

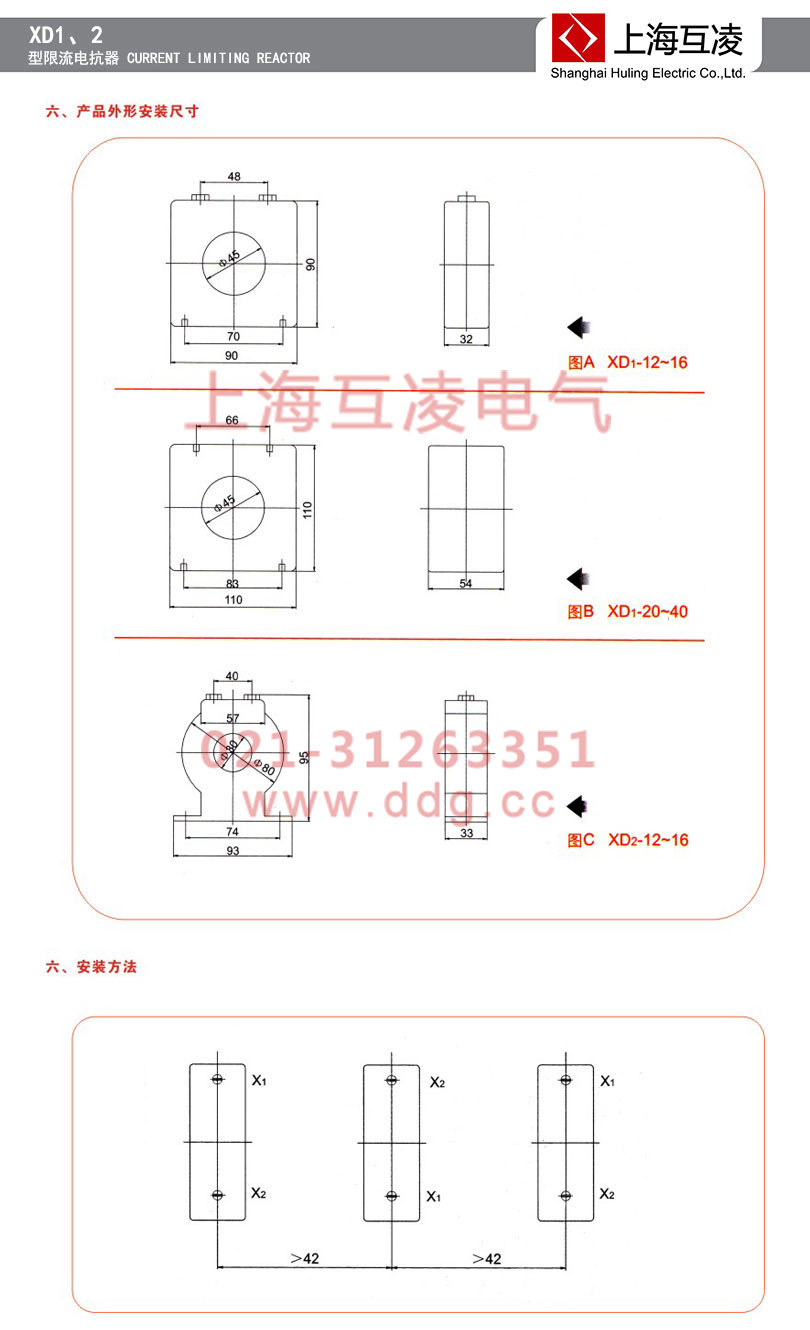

本型號限流電抗器由繞組和嵌件等主要零件組成，所有零部件經樹脂混合料澆注成型于一體，具有防潮等各項性能穩定的優點。安裝前應清潔電抗器表面，特別是接線端子和表面。每臺三相電容器各相均應配置一臺電抗器，當三相并列安裝時應注意電抗器的出線方向，其中間相必須和兩側的接線相反，如兩側相X1為進線，則中間X2為出線，電抗器相互間中心距離不得小于42mm。

XD1-20限流電抗器作用

當計算分配或傳輸系統中的預期短路電流超過相關開關設備的中斷額定值時，使用限流電抗器。感應電抗被選擇為足夠低，以便在正常操作期間可接受的電壓降，但足夠高以限制開關裝置額定值的短路。限流電抗器提供的保護量取決于系統為其提供的阻抗增加百分比。使用限流電抗器的主要?jiǎng)訖C(jī)是減少短路電流，以便使用短路分?jǐn)嗄芰^低的斷路器。它們還可以用來保護其他系統組件免受高電流電平的影響，并限制啟動大型電機時的浪涌電流。

XD1-20限流電抗器原理

電力網中所采用的電抗器，實質上是一個無導磁材料的空心線圈。它可以根據需要布置為垂直、水平和品字形三種裝配形式。在電力系統發生短路時，會產生數值很大的短路電流。如果不加以限制，要保持電氣設備的動態穩定和熱穩定是非常困難的。因此，為了滿足某些斷路器遮斷容量的要求，常在出線斷路器處串聯電抗器，增大短路阻抗，限制短路電流。
