一、用途:

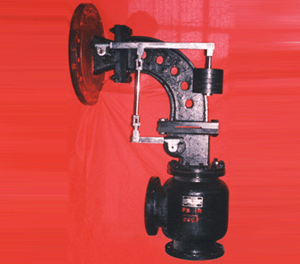

油田專用浮子液面調節器是由油氣分離器或油氣分離緩沖罐上不可少的液面控制機構，它能將設備內的液位自動控制在一定的范圍內，避免設備發生抽空或冒頂事故，保證設備安全運行。
二、KFTQ.DFTQ(1.6、2.5、4.0、6.4、10.0、16MPa)系列浮子液面調節器主要技術性能及主要尺寸表:
|
調節器型式 |
快 開 型 |
等 百 分 比 型 |
||||||||||||||||||
|
連接法蘭公稱通徑DN(mm) |
80 |
100 |
150 |
200 |
250 |
80 |
100 |
150 |
200 |
250 |
100 |
150 |
200 |
32 |
50 |
80 |
100 |
150 |
200 |
|
|
閥體進、出口型式 |
直 角 式 |
直 角 式 |
直 通 式 |
|||||||||||||||||
|
標記型號 |
KFTQ44H－16Q－DN××× |
DFTQ44H－16Q－DN××× |
DFTQ41H－16Q－DN××× |
DFTQ41H－25Q－DN××× |
||||||||||||||||
|
調節閥公稱壓力 |
1.6Mpa |
1.6Mpa |
1.6Mpa |
2.5Mpa |
||||||||||||||||
|
浮子最大工作外壓力 |
1.6Mpa |
1.6Mpa |
1.6Mpa |
1.6Mpa |
||||||||||||||||
|
最高工作溫度 |
100℃ |
100℃ |
100℃ |
100℃ |
||||||||||||||||
|
適用介質 |
原油及含油污水 |
原油及含油污水 |
原油及含油污水 |
原油及含油污水 |
||||||||||||||||
|
閥座通徑(mm) |
60 |
80 |
120 |
150 |
200 |
50 |
80 |
100 |
150 |
200 |
100 |
150 |
200 |
32 |
50 |
80 |
100 |
150 |
200 |
|
|
閥芯行程(mm) |
35 |
40 |
50 |
60 |
70 |
35 |
40 |
50 |
60 |
70 |
45 |
60 |
70 |
25 |
30 |
40 |
45 |
60 |
70 |
|
|
調節器型式 |
快 開 型 |
等 百 分 比 型 |
||||||||||||||||||
|
連接法蘭公稱通徑DN(mm) |
80 |
100 |
150 |
200 |
250 |
80 |
100 |
150 |
200 |
250 |
100 |
150 |
200 |
32 |
50 |
80 |
100 |
150 |
200 |
|
|
閥體進、出口型式 |
直 角 式 |
直 角 式 |
直 通 式 |
|||||||||||||||||
|
標記型號 |
KFTQ44H－16Q－DN××× |
DFTQ44H－16Q－DN××× |
DFTQ41H－16Q－DN××× |
DFTQ41H－25Q－DN××× |
||||||||||||||||
|
調節閥公稱壓力 |
1.6Mpa |
1.6Mpa |
1.6Mpa |
2.5Mpa |
||||||||||||||||
|
浮子最大工作外壓力 |
1.6Mpa |
1.6Mpa |
1.6Mpa |
1.6Mpa |
||||||||||||||||
|
最高工作溫度 |
100℃ |
100℃ |
100℃ |
100℃ |
||||||||||||||||
|
適用介質 |
原油及含油污水 |
原油及含油污水 |
原油及含油污水 |
原油及含油污水 |
||||||||||||||||
|
閥座通徑(mm) |
60 |
80 |
120 |
150 |
200 |
50 |
80 |
100 |
150 |
200 |
100 |
150 |
200 |
32 |
50 |
80 |
100 |
150 |
200 |
|
|
閥芯行程(mm) |
35 |
40 |
50 |
60 |
70 |
35 |
40 |
50 |
60 |
70 |
45 |
60 |
70 |
25 |
30 |
40 |
45 |
60 |
70 |
|
|
公稱流通能力(m3/h) |
100 |
160 |
400 |
640 |
1000 |
40 |
100 |
160 |
400 |
630 |
160 |
400 |
630 |
16 |
40 |
100 |
160 |
400 |
630 |
|
|
(閥前、后壓差為0.1MPa、閥芯全開時，清水的最大通過能力) |
||||||||||||||||||||
|
浮子規格 |
320×536 |
320×736 |
320×536 |
320×736 |
320×736 |
320×536 |
320×736 |
|||||||||||||
常用材料適用工況(特殊介質要求的可另行設計、選配)
|
材料名稱 |
適用工況 |
|
|
使用溫度(℃) |
適用介質 |
|
|
碳素鋼 |
<427 |
油、氣、水、石油及其他介質 |
|
35C1M2 |
<500 |
|
|
OCr19Ni9 |
<600 |
油、氣、水、石油及其他介質 |
|
lCr19Ni9Ti |
<400 |
|
|
316L |
<316 |
|
|
四氟乙烯 |
<240 |
|
|
氟橡膠 |
<205 |
|
|
丁晴橡膠 |
<95 |
油、氣、水、石油及其他介質 |
主要零件材料(特殊介質要求的可另行設計、選配)
|
零件名稱 |
材料牌號 |
|||
|
閥體 |
ZG25Ⅱ |
35C1Mo |
1Cr18Ni9Ti |
316L |
|
閥蓋 |
ZG25Ⅱ |
35C1Mo |
1Cr18Ni9Ti |
316L |
|
閥座 |
2Cr13 |
CCr15Ni9 |
1Cr18Ni9Ti |
316L |
|
閥芯 |
2Cr13 |
CCr15Ni9 |
1Cr18Ni9Ti |
316L |
|
密封件 |
丁晴橡膠 |
氟橡膠 |
四氟乙烯 |
|
|
浮球 |
優質碳素鋼 |
1Cr18Ni9Ti |
316L |
|
