打印LZZBJ9-12/175B/2S電流互感器簡介
本型電流互感器為環氧樹脂澆注全封閉支柱式結構，耐污染及潮濕。安裝時將一次螺釘壓緊，保證接觸可靠。LZZBJ9-12/175B/2S電流互感器為支柱式環氧樹脂澆注絕緣戶內型全工況產品，適用于中置式開關柜或其他型式開關柜中，在額定頻率為50Hz、額定電壓為10kV及以下的電力系統中作電流、電能測量及繼電保護用。

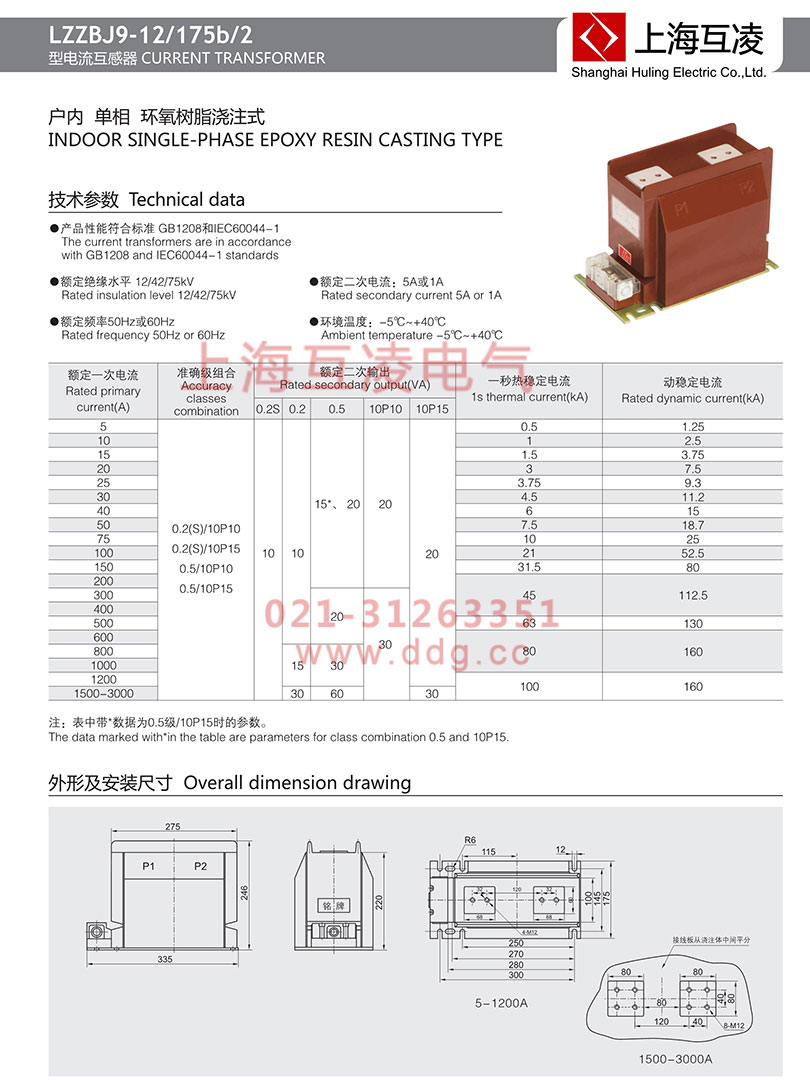

LZZBJ9-12/175B/2S電流互感器技術參數
產品符合標準GB1208-1997和IEC44-1及顧客特殊要求
額定絕緣水平:12/42/75kV
額定頻率:50Hz或60Hz
額定二次電流:5或1A
環境溫度:-5℃~+40℃
LZZBJ9-12/175B/2S電流互感器選型手冊
LZZBJ9-12/175B/2S電流互感器變比
| 型號 | 額定一次電流(A) | 準確級組合 | 額定二次輸出(VA) | 一秒熱穩定電流(kA) | 動穩定電流(kA) | ||||
| 0.2S | 0.2 | 0.5 | 10P10 | 10P15 | |||||
| LZZBJ9-12/175B/2S | 5 | 0.2(S)/10P10 0.2(S)/10P15 0.5/10P10 0.5/10P15 |
10 | 10 | 15*、20 | 20 | 20 | 0.5 | 1.25 |
| 10 | 1 | 2.5 | |||||||
| 15 | 1.5 | 3.75 | |||||||
| 20 | 3 | 7.5 | |||||||
| 25 | 3.75 | 9.3 | |||||||
| 30 | 4.5 | 11.2 | |||||||
| 40 | 6 | 15 | |||||||
| 50 | 7.5 | 18.7 | |||||||
| 75 | 10 | 25 | |||||||
| 100 | 21 | 52.5 | |||||||
| 150 | 31.5 | 80 | |||||||
| 200 | 45 | 112.50 | |||||||
| 300、400 | 20 | 30 | |||||||
| 500 | 63 | 130 | |||||||
| 600 | 80 | 160 | |||||||
| 800、1000 | 15 | 30 | |||||||
| 1200 | 100 | 160 | |||||||
| 1500-3000 | 30 | 60 | 30 | ||||||
LZZBJ9-12/175B/2S電流互感器檢驗方法
在進行電流互感器誤差試驗之前，通常需要檢查極性、退磁、準確度等試驗。
LZZBJ9-12/175B/2S電流互感器作用
像任何變壓器一樣，電流互感器具有初級繞組，核心和次級繞組，盡管一些變壓器（包括電流互感器）使用空氣核心。原則上，電流互感器和電壓互感器（普通型）之間的唯一區別在于，前者由“恒定”電流供電，而后者則以“恒定”電壓供電，其中“恒定”具有嚴格的電路理論意義。
LZZBJ9-12/175B/2S電流互感器原理
在發電、變電、輸電、配電和用電的線路中電流大小懸殊，從幾安到幾萬安都有。為便于測量、保護和控制需要轉換為比較統一的電流，另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。
