LZZB9-35D電流互感器簡介

LZZB9-35D電流互感器為全封閉支柱式結構，耐污染及潮濕，尺寸小，重量輕，適用于任何位置、任意方向安裝。單變比一次繞組為固定式；雙變比一次繞組采用串、并聯，改變一次接線方式，可得到兩種電流比。見圖示，串聯時為100/5A，并聯時為200/5A。LZZB9-35D適用于寬度為1.2米的中置柜。電流互感器為環氧樹脂澆注全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓35kV及以下戶內裝置的電力系統中，作電能計量、電流測量和繼電保護用。

本產品符用IEC60044-1及GB1208《電流互感器》標準。

LZZB9-35D電流互感器選型手冊

LZZB9-35D電流互感器結構特點

本型號電流互感器互感器線圈采用高導磁的冷軋硅鋼片或微晶合金材料，二次采用高強度、高耐溫等級及漆膜加厚的絕酰亞胺漆保險，并采用聚酯薄膜做層間絕緣，絕緣強度高！

二次繞組采用雙頭繞機進行包裝，可同時完成絕緣于導線的繞制，導線匝數，張力持續控制，避免了人工繞制過程中，導線張力不均勻，匝數出現誤差，同批線圈直線電阻差異很小

線層間絕緣采用聚酯薄膜，耐受電壓高于10kv/mm

繞組外包耐溫的聚四氯乙烯帶和采用飽和環氧樹脂澆注，電氣絕緣強度高，耐熱性能優異

該產品有大爬距的特征，具有高精度、多變比、大的動熱穩定電流承載能力，局部放電小的特性。

適用于額定電壓35KV的電力系統作計量，產品可具有計量、保護；也可根據用戶要求制造二次抽頭，多電流比的產品。

相似型號：LZZB9-35C電流互感器、LZZB9-35DG電流互感器、LZZBJ9-35電流互感器

LZZB9-35D電流互感器安裝環境

1.額定一次電壓：35KV

2.額定二次電流：5A或1A

3.額定頻率：50Hz

4.短時工頻耐壓：一次95KV/1min；二次3KV/1min

5.絕緣電阻：一次對二次及一次對地≥1000MΩ;二次對二次及二次對地≥50MΩ

6.額定一次電流及其它參數見表（注：lin為額定一次電流）

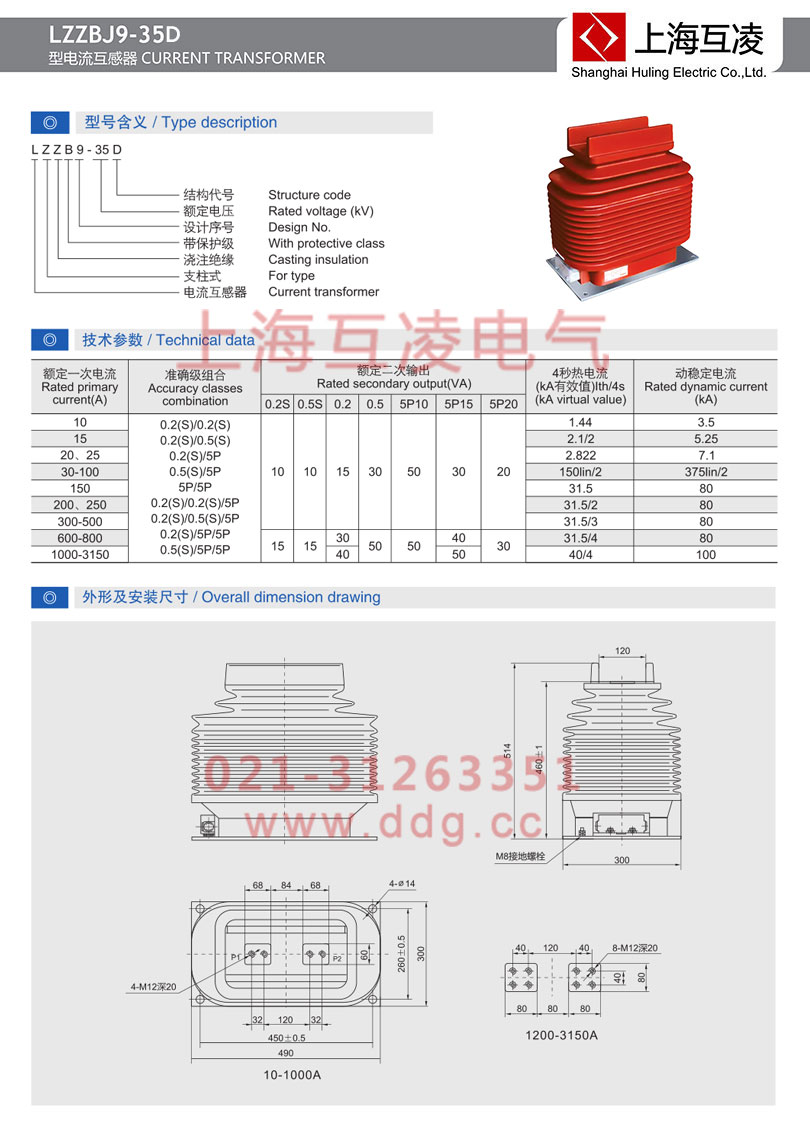

LZZB9-35D電流互感器技術參數

產品符合IEC和GB1208-1997《電流互感器》

額定絕緣水平40.5/85/185kv

負荷功率因素：COSφ=0.8(滯后)

表面爬電距離：滿足Ⅲ級污穢等級

海拔3000米以下使用

額定頻率是50HZ

額定二次電流：5a 1a （2a）

準確級次組合：0.5 0.2 0.5s 0.2s 10p30 5p40
