LZZB9-24/220B/4電流互感器概述

本型電流互感器為全封閉環氧澆注結構，鐵心采用優質導磁材料，二次繞組有三個，適用于額定頻率為50Hz，額定電壓為10KV及以下戶內裝置的電力系統中作電氣測量和電氣保護之用。本產品為最新一代高精度，高動熱穩定，大容量型產品。

LZZB9-24/220B/4電流互感器工作原理

當一次線圈通過電流時，鐵芯中產生交變磁通，此交變磁通在二次閉合回路中感應出電勢、電流。電流互感器二次額定電流規定分為5A或1A.

LZZB9-24/220B/4電流互感器結構特點

電流互感器為支柱式結構，一次繞組和二次繞組及其鐵心組合在一起,器身封閉在環氧樹脂混合料的澆注體內，為環氧樹脂澆注全封閉支柱產品是ZW7－40.5開關專用互感器。

LZZB9-24/220B/4電流互感器作用

1）將一次回路的大電流變?yōu)槎位芈窐?biāo)準的小電流，使測量儀表和保護裝置標準化、小型化，并使其結構輕巧、價格便宜，并便于屏內安裝。

2）隔離高壓電路。電流互感器一次側和二次側沒有電的聯系，只有磁的聯系。使二次設備與高電壓部分隔離，且電流互感器二次側均接地，從而保證了設備和人身的安全。

LZZB9-24/220B/4電流互感器技術參數

1 額定絕緣水平：24/65/127 kV；

2 額定二次電流：5A,1A；

3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表：

4 局部放電水平符合GB1208《電流互感器》標準；

5 污穢等級：Ⅱ級；

6、可按用戶定制非標產品。

LZZB9-24/220B/4電流互感器變比參數

產品型號	額定一次電流(A)	準確級組合	額定二次輸出(VA)				一秒熱穩定電流(kA)	動穩定電流(kA)
			0.2(S)	0.5(S)	10P10	10P15
LZZB9-24/220B/4	20-150	0.2(S)/10P10/10P10 0.5(S)/10P10/10P10 0.2(S)/10P15/10P15 0.5(S)/10P15/10P15	10	10	20	15	150lin	375lin
	200						31.5	80
	300-500						45	112.5
	600、800		10	15	30	20	63	130
	1000、1200						80	160
	1500-2500		20	30	30	20	100	160

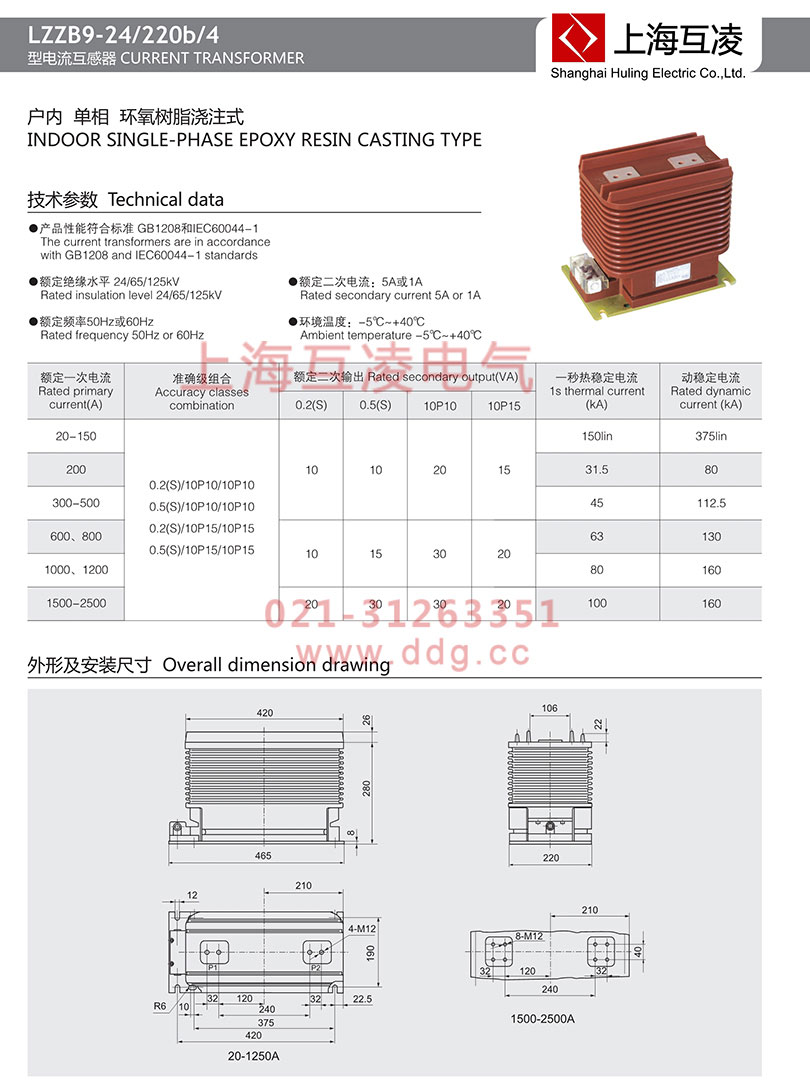

LZZB9-24/220B/4電流互感器選型手冊

LZZB9-24/220B/4電流互感器常見故障

電流互感器的常見故障往往與制造缺陷有關，具體如下：

1)電流互感器的絕緣很厚，有的絕緣包繞松散，絕緣層間有皺折，加之真空處理不良，浸漬不完全而造成含氣空腔，從而易引起局部放電故障。

2)電容屏尺寸與排列不符合設計要求，甚至少放電容屏，電容極板不光滑平整，甚至錯位或斷裂，使其均壓特性破壞。因此，當局部固體絕緣沿面的電場強度達到一定數值時，就會造成局部放電。

上述局部放電的直接后果是使絕緣油裂解，在絕緣層間生成大量的x臘，介損增大。這種放電是有累積效應的，任其發展下去，油中氣體分析將可能出現電弧放電的特征。

3)由于絕緣材料不清潔或含濕高，可能在其表面產生沿面放電。這種情況多見于一次端子引線沿墊塊表面放電。

4)某些連接松動或金屬件電位懸浮將導致火花放電，例如一次繞組支持螺母松動，造成一次繞組屏蔽鋁箔電位懸浮，末屏引線接觸或焊接不良甚至斷線，均會引起此類故障。

5) -次連接夾板、螺栓、螺母松動，末屏接地螺母松動，抽頭緊固螺母松動等，均可能使接觸電阻增大，從而導致局部過熱故障。此外，現場維護管理不當也應引起重視。例如，互感器進水受潮，雖然可能與制造廠的密封結構和密封材料有關，但是，也有維護管理的問題。一般來說，現場真空脫氣不充分或者檢修時不進行真空干燥，致使油中溶解氣體易飽和或油紙絕緣中殘存氣泡和含濕較高。所有這些，都將給設備留下安全隱患。
