LZZB7-35電流互感器概述

LZZB7-35電流互感器為環氧樹脂澆注全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓35kV及以下戶內裝置的電力系統中，作電能計量、電流測量和繼電保護用，本產品符用IEC60044-1及GB1208《電流互感器》標準。

LZZB7-35電流互感器結構特點

該電流互感器線圈采用高導磁的冷軋硅鋼片或微晶合金材料，二次采用高強度、高耐溫等級及漆膜加厚的絕酰亞胺漆保險，并采用聚酯薄膜做層間絕緣，絕緣強度高！

二次繞組采用雙頭繞機進行包裝，可同時完成絕緣于導線的繞制，導線匝數，張力持續控制，避免了人工繞制過程中，導線張力不均勻，匝數出現誤差，同批線圈直線電阻差異很小

線層間絕緣采用聚酯薄膜，耐受電壓高于10kv/mm

繞組外包耐溫的聚四氯乙烯帶和采用飽和環氧樹脂澆注，電氣絕緣強度高，耐熱性能優異

本型電流互感器為全封閉支柱式結構，耐污染及潮濕。本產品有兩種不同的結構尺寸。是LCZ-35替代產品。

本產品主絕緣為環氧樹脂一體澆注成型，主要由一次接線板（母線式無此項）、二次接線端子、安裝板等部分組成，產品器身與環氧樹脂澆注成一體，戶外型互感器在此基礎上再增加硅橡膠傘裙包覆。

使用環境條件：最低溫度：－25℃；

最高溫度：＋40℃；

日平均溫度不超過：＋35℃；

月平均最大相對濕度：95%（在25℃）；

最大風速：34 m/s；

大氣中無嚴重影響互感器絕緣的污穢及侵蝕性和爆炸性介質。設備防污等級可根據用戶實際要求定制。

LZZB7-35電流互感器性能

1、絕緣性能穩定，運行安全可靠；

2、產品無泄漏危險、無壓力運行、無火災危險不污染環境；

3、免運行維護，無需中間檢修和試驗；

4、一次澆注成型，具有優良的耐機械沖擊和抗震性能；

5、體積小、重量輕；

6、戶外產品采用硅橡膠傘裙，更適應戶外風沙等的惡劣環境，耐潮濕、防霧閃性能優良。

LZZB7-35電流互感器技術參數

1、額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表

2、額定絕緣水平：40.5/95/185kV

3、局部放電水平符合GB1208《電流互感器》標準。

4、若用戶有要求，測量級可為0.2S、0.5S級。

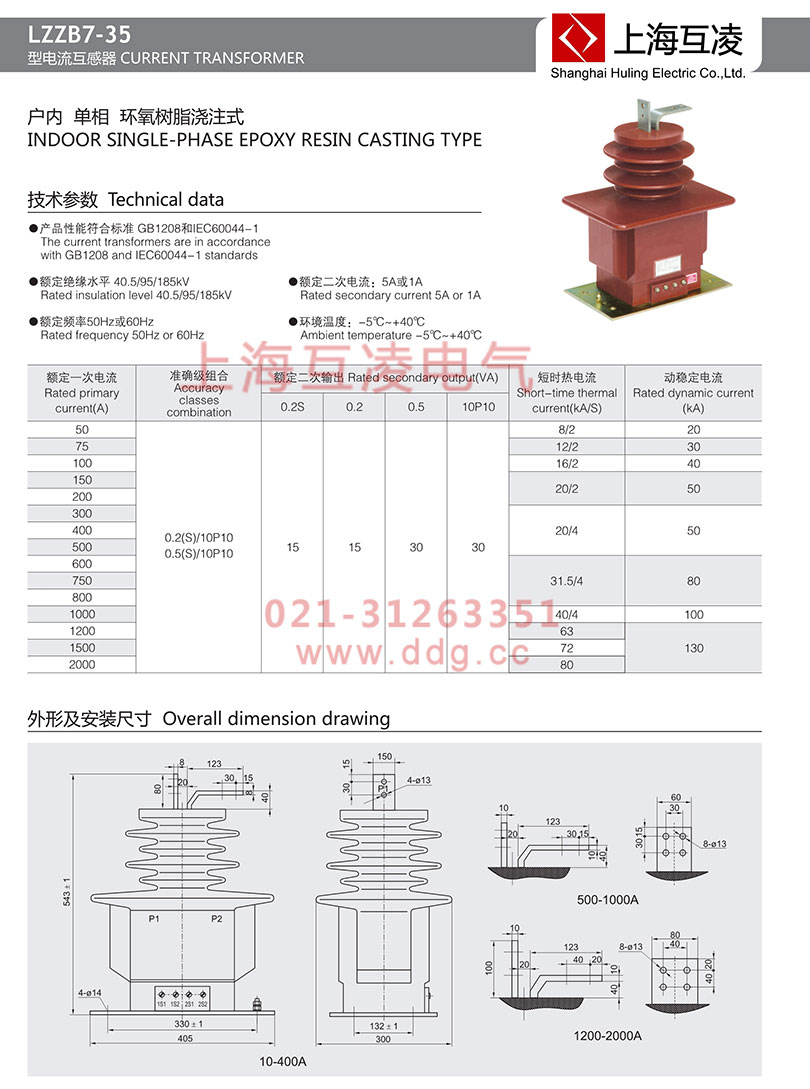

LZZB7-35電流互感器選型手冊

LZZB7-35電流互感器變比

LZZB7-35電流互感器原理

在發電、變電、輸電、配電和用電的線路中電流大小懸殊，從幾安到幾萬安都有。為便于測量、保護和控制需要轉換為比較統一的電流，另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。

對于指針式的電流表，電流互感器的二次電流大多數是安培級的（如5A等）。對于數字化儀表，采樣的信號一般為毫安級（0-5V、4-20mA等）。微型電流互感器二次電流為毫安級，主要起大互感器與采樣之間的橋梁作用。

微型電流互感器也有人稱之為“儀用電流互感器”。（“儀用電流互感器”有一層含義是在實驗室使用的多電流比精密電流互感器，一般用于擴大儀表量程。）

電流互感器與變壓器類似也是根據電磁感應原理工作，變壓器變換的是電壓而電流互感器變換的是電流罷了。電流互感器接被測電流的繞組（匝數為N1），稱為一次繞組（或原邊繞組、初級繞組）；接測量儀表的繞組（匝數為N2）稱為二次繞組（或副邊繞組、次級繞組）。

電流互感器一次繞組電流I1與二次繞組I2的電流比，叫實際電流比K。電流互感器在額定電流下工作時的電流比叫電流互感器額定電流比，用Kn表示。

Kn=I1n/I2n

電流互感器（Current transformer 簡稱CT）的作用是可以把數值較大的一次電流通過一定的變比轉換為數值較小的二次電流，用來進行保護、測量等用途。如變比為400/5的電流互感器，可以把實際為400A的電流轉變?yōu)?A的電流。
