LQG-0.5電流互感器概述

LQG-0.5電流互感器主要用于戶內，供額定電壓為500V及以下， 額定頻率為50Hz的交流電路中作為電流、電能測量或繼電保護用。 產品為塑殼式電流互感器，其安裝方法采用底板固定安裝方法。 產品性能符合GB 1208-1997，改進產品它的改進型是LQG-0.66，改進型比原先的多了個塑料蓋子。

LQG-0.5電流互感器變比

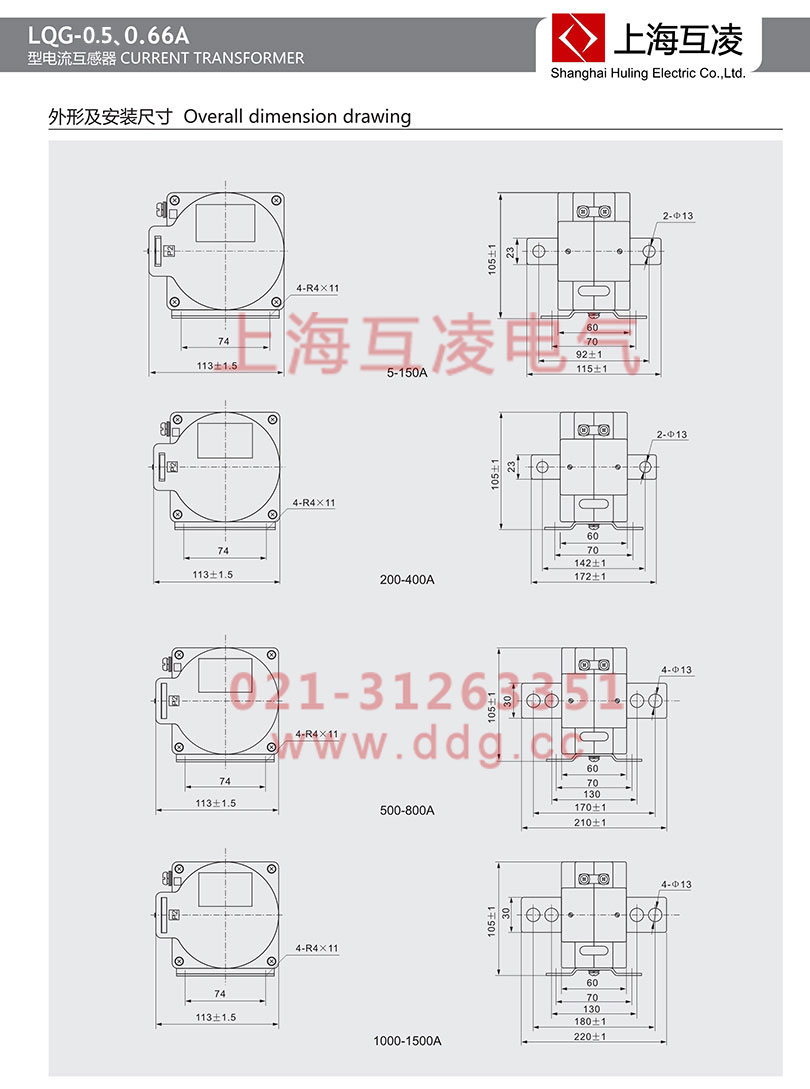

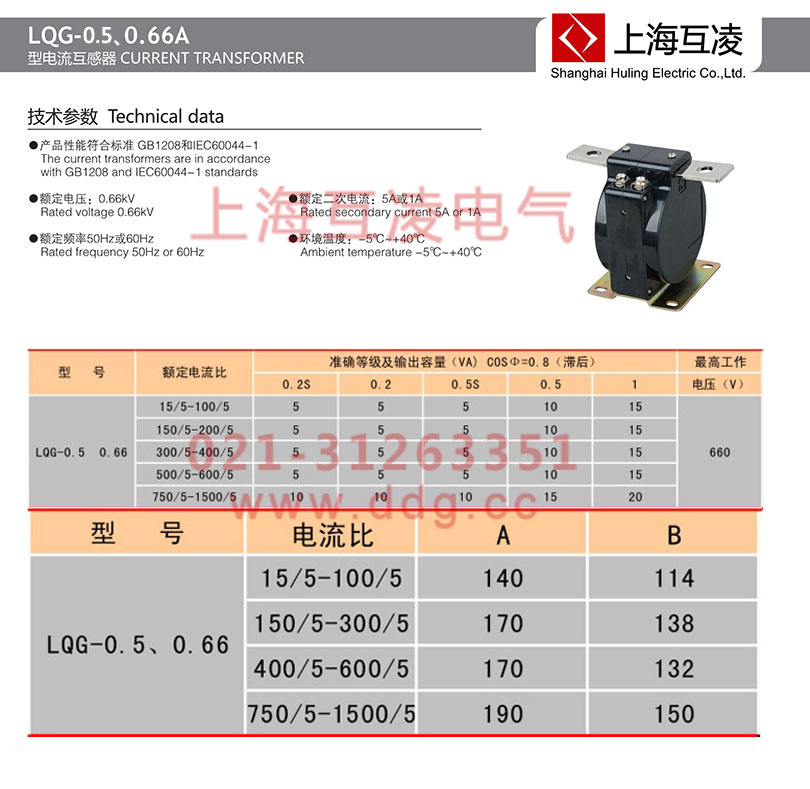

LQG-0.5電流互感器選型手冊

LQG-0.5電流互感器原理

電流互感器是一種用于測量交變電流類型的變壓器，它會在其次級產生一個與主電流成正比的電流。

電流互感器和電壓互感器都是互感器?；ジ衅骺蓪⑤^大的電壓或電流值縮放到小型標準化值，這些值可輕松處理儀器和保護繼電器?；ジ衅鲗y量或保護電路與主系統的高壓隔離。電流互感器提供的二次電流與在其主電流中流動的電流精確成比例。電流互感器給主電路帶來可以忽略的負載。

電流互感器是電力系統的電流感應單元，用于發電站，變電站以及工業和商業配電。

LQG-0.5電流互感器符號

第一字母：L—電流互感器

第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫穿式；V—結構倒置式；J—零序

接地檢測用；W—抗污穢；R—繞組裸露式

第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—氣體絕緣介質；W—與微機保護專用

第四字母：B—帶保護級；C—差動保護；D—D級；Q—加強型；J—加強型ZG

第五數字：電壓等級 產品序號
