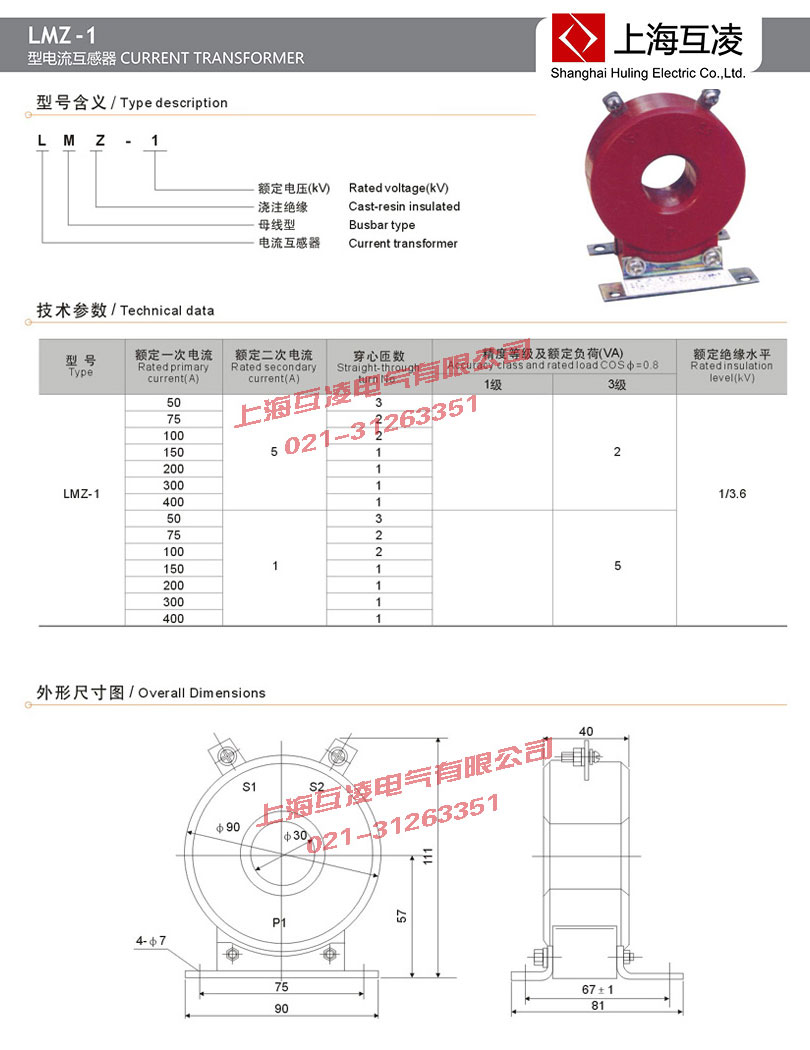

LMZ-1電流互感器選型手冊

LMZ-1電流互感器工作原理

LMZ-1電流互感器主要用于礦用環境比較多，對產品的防暴，防污性要求相對其他常規常見產品要高很多。我們對產品原材料跟產品工藝上都在精益求精。在發電、變電、輸電、配電和用電的線路中電流大小懸殊，從幾安到幾萬安都有。為便于測量、保護和控制需要轉換為比較統一的電流，另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。

LMZ-1電流互感器結構、使用環境

該電流互感器為母線式、澆注絕緣、戶內型電流互感器，適用于額定頻率為50HZ，電壓為0.5KV及以下的交流線路中，作為測量電流、電能及繼電保護之用。

主要用于戶內溫度；區間不能超過-5℃~+40℃；安裝于不高于海拔1000米的地方；對環境的要求相對比較嚴格，不能有污穢爆炸性質的氣體介質，在安裝的時候要嚴格執行，確保使用設備及安裝人員的安全。

LMZ-1電流互感器型號

第一字母：L—電流互感器

第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫穿式；V—結構倒置式；J—零序

接地檢測用；W—抗污穢；R—繞組裸露式

第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—氣體絕緣介質；W—與微機保護專用

第四字母：B—帶保護級；C—差動保護；D—D級；Q—加強型；J—加強型ZG

第五數字：電壓等級 產品序號

LMZ-1電流互感器接線方式

1、三相完全星形接線可以準確反映三相中每一相的真實電流。該方式應用在大電流接地系統中，保護線路的三相短路、兩相短路和單相接地短路。

2、兩相兩繼電器不完全星形接線可以準確反映兩相的真實電流。該方式應用在6～10kV中性點不接地的小電流接地系統中，保護線路的三相短路和兩相短路。

3、兩相差接反映兩相差電流。該接線方式應用在6～10kV中性點不接地的小電流接地系統中，保護線路的三相短路、兩相短路、小容量電動機保護、小容量變壓器保護。

4、單相接線在三相電流平衡時，可以用單相電流反映三相電流值，主要用于測量回路。

5、兩相三繼電器完全星形接線，流入第三個繼電器的電流是Ij＝Iu＋I(xiàn)w＝－Iv。該接線方式應用在大電流接地系統中，保護線路的三相短路和兩相短路。

LMZ-1電流互感器選型

怎么選型適合的電流互感器建議按三個方面綜合考慮：

1、根據負荷電流的大小選擇變比，一般按照60-80的%額定電流選擇比較理想；

2、計量用的互感器就選精確度高點（0.5級足矣），測量用的可以更低點；

3、根據配電柜的布局選擇穿心式或普通式互感器，強烈建議使用普通式，穿心式的固定支撐問題一直做的不太可靠，如果布局實在狹小也只好用穿心式了。

另外提醒注意以下幾點：

1、有多個二次繞組的電流互感器一定要把閑置的二次接線端用銅芯線牢固的短接起來；

2、切記嚴禁在電流互感器二次側安裝保險、空氣開關之類的保護元件；

3、必須在停電后才能在電流互感器上作業，千萬不要帶電拆、裝電流互感器；

4、電流互感器出現開裂、變色、變形、發熱等現象時立即切斷電源，不要扛。 電流互感器二次容量的計算及選擇。
