LJ-4零序電流互感器型號

LJ-4零序電流互感器簡介

本型號零序電流互感器導磁材料采用經退火處理的環型鐵芯;得以在一次零序電流一但達到整定電流,二次準確輸出電流供繼電器動作,以達到保護的目的。該零序電流互感器為戶內型產品，供接地電流系統中發電機、同期調相機或電動機的接地保護用。與本型電流互感器連用的繼電器為 DD-11/0.2型，當保護范圍內有接地故障時，故障電流通過電纜在互感器二次回路中產生 零序電流使繼電器動作。

LJ-4零序電流互感器變比

訂貨說明：產品型號 ?一次零序電流，二次零序電流 ?二次負荷容量或負載 ?內孔直徑 ?保護裝置對零序電流互感器的要求（如果有）

LJ-4零序電流互感器原理

零序電流保護具體應用可在三相線路上各裝一個電流互感器，或讓三相導線一起穿過零序電流互感器，也可在中性線N上安裝一個零序電流互感器，利用這些C.T來檢測三相的電流矢量和，即零序電流Io，IA+IB+IC=Io，當線路上所接的三相負荷完全平衡時（無接地故障，且不考慮線路、電器設備的泄漏電流），Io=0；當線路上所接的三相負荷不平衡，則Io=IN，此時的零序電流為不平衡電流IN；當某一相發生接地故障時，必然產生一個單相接地故障電流Id，此時檢測到的零序電流IO=IN+Id，是三相不平衡電流與單相接地電流的矢量和。

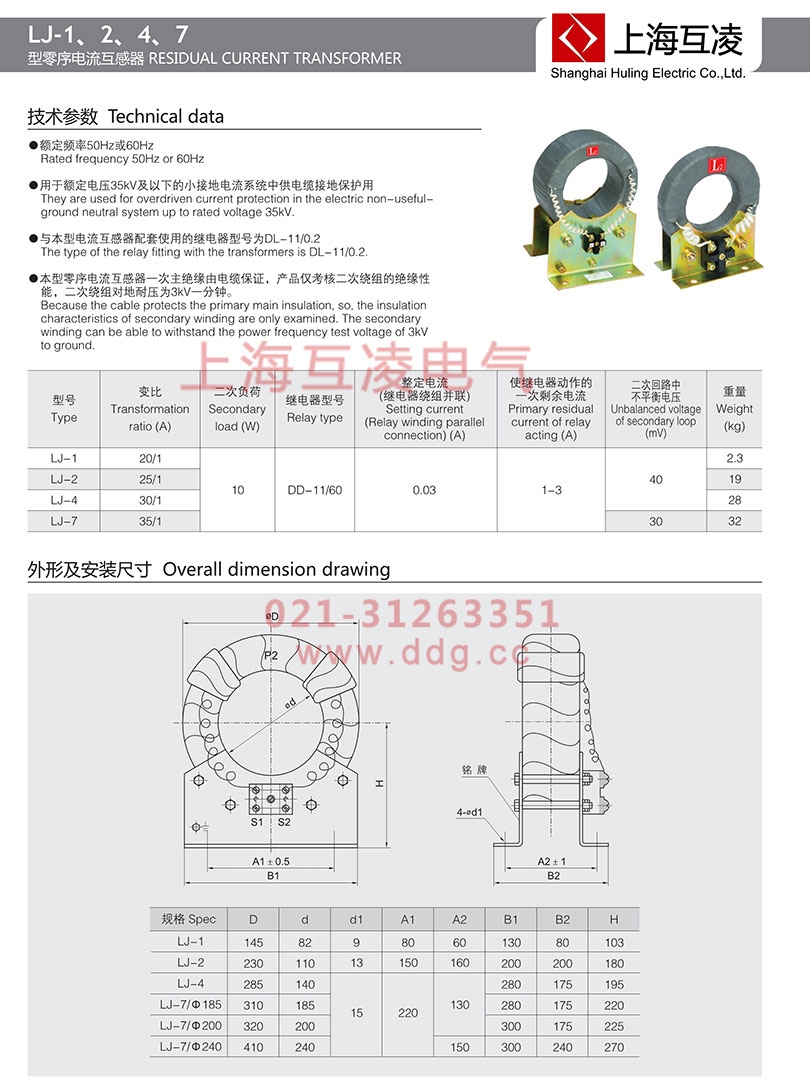

LJ-4零序電流互感器安裝

整體式互感器安裝要在敷設電纜前進行，電纜敷設時穿過互感器。

開口式互感器不受電纜敷設與否的限制，具體方法如下：

（1）拆下互感器“K1ˊ”、“K2ˊ”的聯接壓片（圓形互感器無此項要求）。

（2）將互感器頂部兩個內六角螺栓松開拆下（圓形互感器是將兩側的緊固螺絲松開拆下），互感器便分為兩部分。

（3）把互感器套在電纜上，將接觸面擦干凈，薄薄涂上一層防銹油，對好互感器兩部分后擰上內六角螺栓（兩側的緊固螺絲），互感器兩部分要對齊以免影響性能。

（4）將聯接片固定在“K1ˊ”、“K2ˊ”上（圓形互感器無此項要求）。

（5）內孔﹥120mm的互感器如水平安裝時,請加非導磁支架。
