LJ-1零序電流互感器概述
本型號零序電流互感器為戶內型產品,供接地電流系統中發電機、同期調相機或電動機的接地保護用。與本型電流互感器連用的繼電器為 DD-11/0.2型,當保護范圍內有接地故障時,故障電流通過電纜在互感器二次回路中產生 零序電流使繼電器動作。該零序電流互感器導磁材料采用經退火處理的環型鐵芯;得以在一次零序電流一但達到整定電流,二次準確輸出電流供繼電器動作,以達到保護的目的。
LJ-1零序電流互感器變比
| 型號 | 變比(A) | 二次負荷(W) | 繼電器型號 | 額定電流(繼電器繞組并聯)(A) | 使繼電器動作的一次剩余電流(A) | 二次回路中不平衡電壓(mV) |
| LJ-1 | 20/1 | 10 | DD-11/60 | 0.03 | 1-3 | 40 |

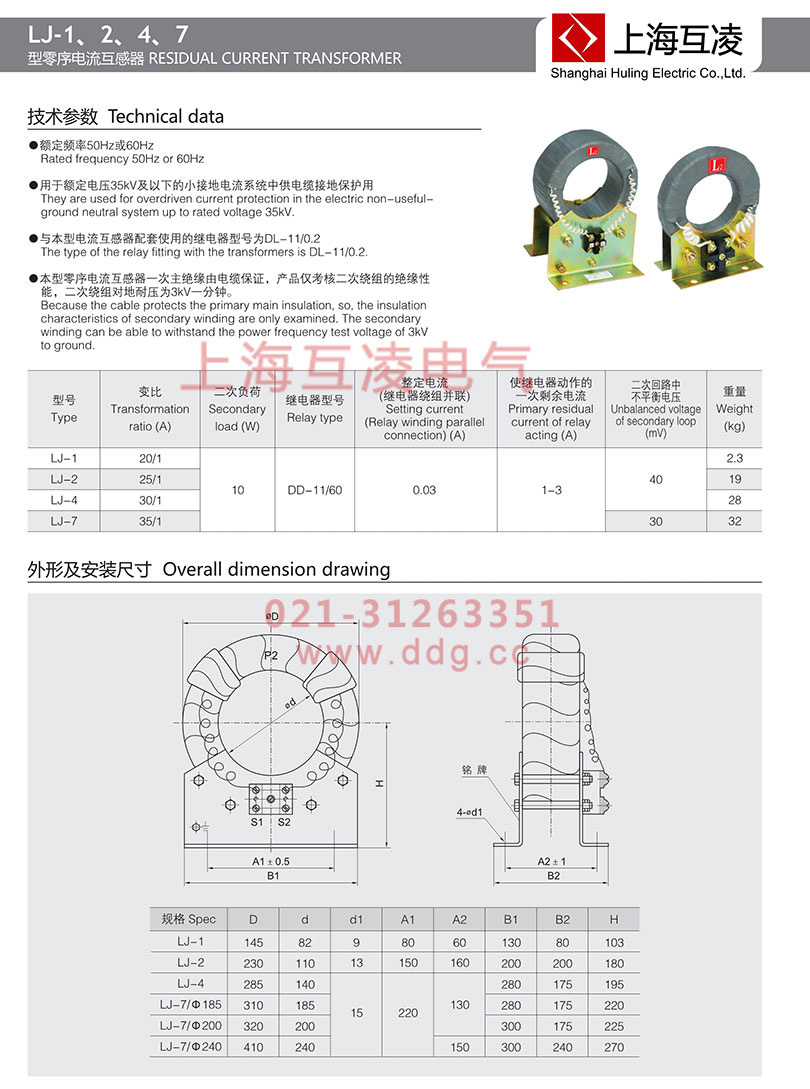

LJ-1零序電流互感器型號
LJ-1零序電流互感器工作原理
零序電流保護具體應用可在三相線路上各裝一個電流互感器(CT),或讓三相導線一起穿過一零序CT,也可在中性線N上安裝一個零序CT,利用這些C.T來檢測三相的電流矢量和,即零序電流Io,IA+IB+IC=Io,當線路上所接的三相負荷完全平衡時(無接地故障,且不考慮線路、電器設備的泄漏電流),Io=0;當線路上所接的三相負荷不平衡,則Io=IN,此時的零序電流為不平衡電流IN;當某一相發生接地故障時,必然產生一個單相接地故障電流Id,此時檢測到的零序電流IO=IN+Id,是三相不平衡電流與單相接地電流的矢量和。
對于零序電流保護的零序CT安裝,一定要符合有關工藝標準。對于IT接地系統,由于發生單相接地故障時,接地電流不僅可能沿著發生故障電纜的導體表面流回,而且也可能沿著非故障電纜的導體表面流回,故安裝時必須將電纜頭經零序CT接地,這樣才能保證故障相和非故障相的電容電流通過接地點,即能防止區外故障時保護裝置誤動作,又能保證故障時裝置可靠動作。對于IT接地系統,一般采用在中性線N上安裝零序CT,對在低壓側母排的零序CT必須安裝于中性線N與工作接地點(或重復接地)之間的母排上。如零序CT安裝于配電屏的N線母排上,由于配電屏金屬外殼一般直接與接地極相聯,當母線發生接地短路時,產生的故障電流Id將沿著配電屏金屬外殼→接地線→變壓器中性點流動,而不經過零序CT,達不到所要求實現的保護功能,這一點在現場施工時很容易疏忽。
