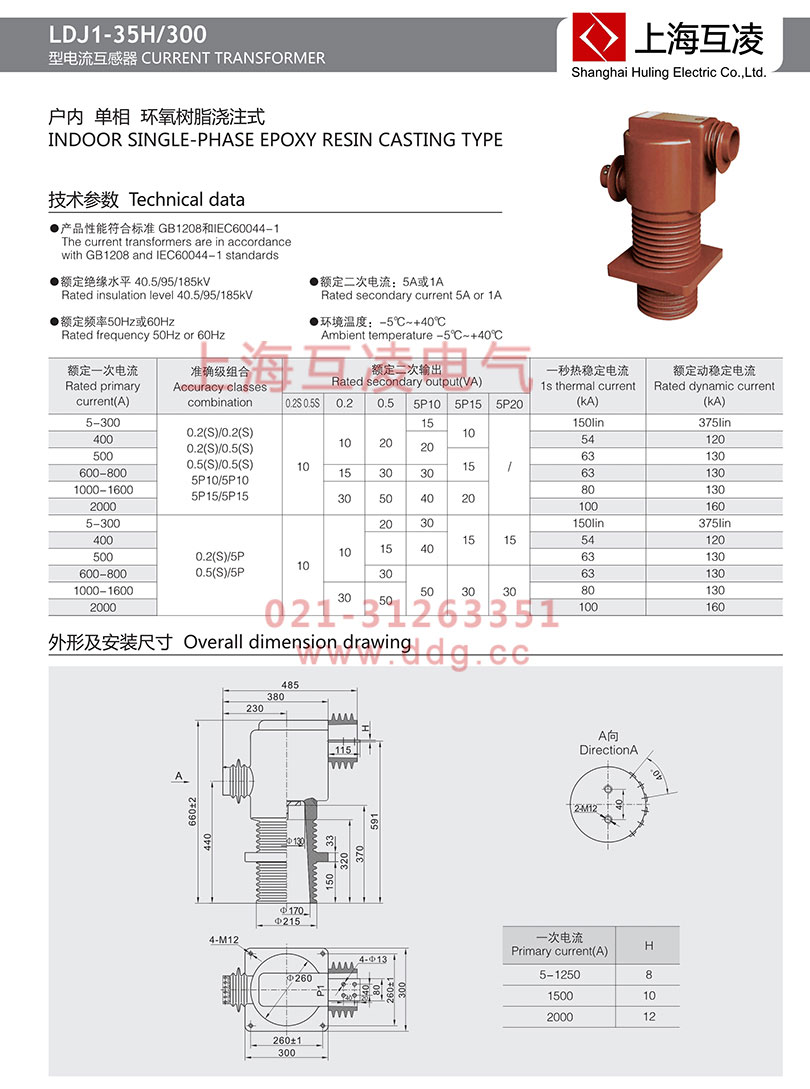

LDJ1-35電流互感器簡介

本型電流互感器為戶內環氧樹脂澆注、全封閉電流互感器、適用系統電壓35KV電力系統作計量，工作頻率為50hz或者60hz。在電力系統中做計量，測量和保護用。產品符合IEC600EE-1 2003及GB1208-2006《電流互感器》標準。

LDJ1-35電流互感器使用環境

安裝場所:戶內

環境溫度變化-5攝氏度-+40攝氏度的范圍內，空氣濕度不大于85%

海拔：在海拔2500M以下

安裝環境無腐蝕氣體

額定絕緣水平：40.5/95（80）/200kv

一次對二次及地工頻耐壓：95kv 歷史60s

二次對二次及地工頻耐壓3kv 歷時60s

LDJ1-35電流互感器結構特點

本系列電流互感器為全封閉，環氧樹脂全真空澆注，產品大爬距的特征，具有高精度，多變比,具有大的動、熱穩定電流承載能力，局部放電小的特定思安，產品可具有計量，保護，也可以根據用戶要求制造二次抽頭，多大的的產品

LDJ1-35電流互感器變比

應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。

LDJ1-35電流互感器接線

電流互感器的接線方式按其所接負載的運行要求確定。最常用的接線方式為單相、三相星形和不完全星形三種。
