LB6-35電流互感器產品結構

1) LB6-35電流互感器油浸正立式電流互感器為正立式全封閉結 構，主要由膨脹器、儲油柜、一次端子、瓷套、一次繞組、 二次繞組、油箱等部分組成。

2)膨脹器能夠調節用于溫度變化而引起的油體積變 化，膨脹器上設有油位指示器。

3)產品下部設有接地板用于產品接地，設有放油 閥用于取油樣。

4)接線盒內的接線端子用于二次接線和末屏接地

使用環境條件

最高溫度 +40℃

日平均溫度不超過 +35℃

最低溫度 -40℃

月平均最大相對濕度 95%（在 25℃）

最大風速 34 m/s

大氣中無嚴重影響產品絕緣的污穢及侵蝕性和爆炸性 介質

用于地震烈度不大于 8 度的地區

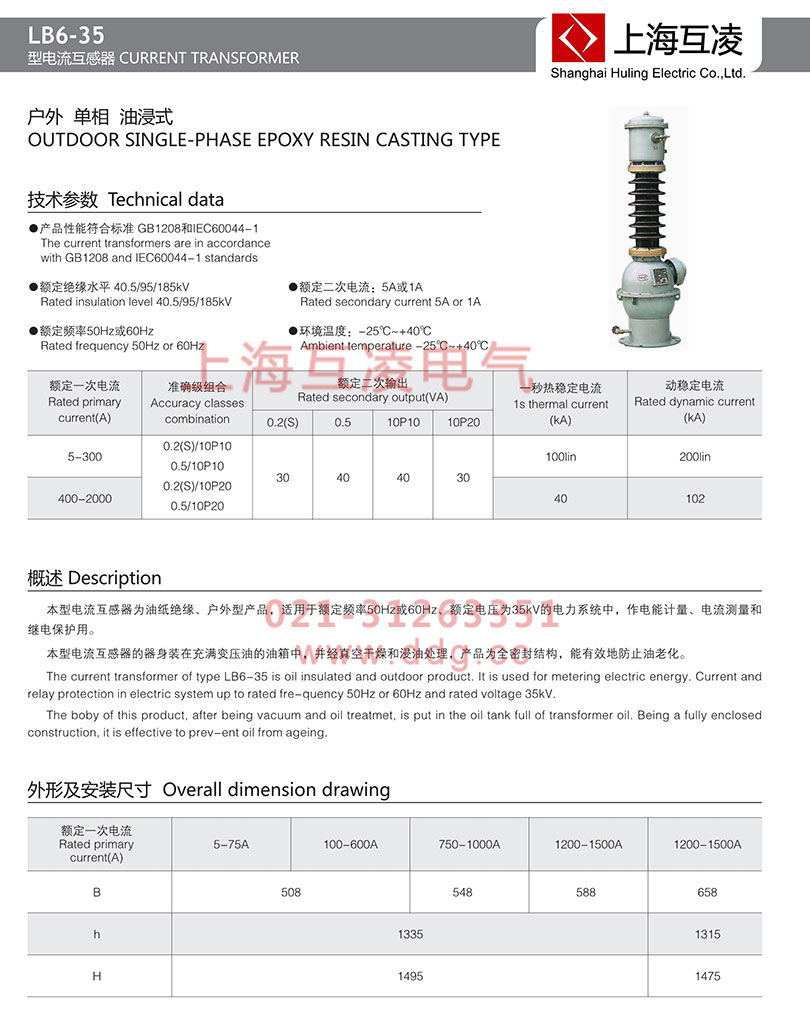

LB6-35電流互感器技術參數

1、產品性能符合標準GB1208和IEC60044-1

2、額定絕緣水平：40.5/95/185kV

3、額定頻率50Hz或60Hz

4、額定二次電流：5A或1A

5、環境溫度：-25度~+40度。

LB6-35電流互感器結構

本型電流互感器的器身裝在充滿變壓器油的油箱中，并經真空干燥和浸油處理，產品不全密封結構，能有效地防止油老化。

LB6-35電流互感器參數表

型號	額定一次電流(A)	準確級次組合	額定二次輸出(VA)				一秒熱穩定電流(kA)	動穩定電流(KA)
			0.2	0.5	10P10	10P20
LB6-35	5-300	0.2(S)/10P10 0.5/10P10 0.2(S)/10P20 0.5/10P20	30	40	30	40	100lin	200lin
	400-2000						40	102

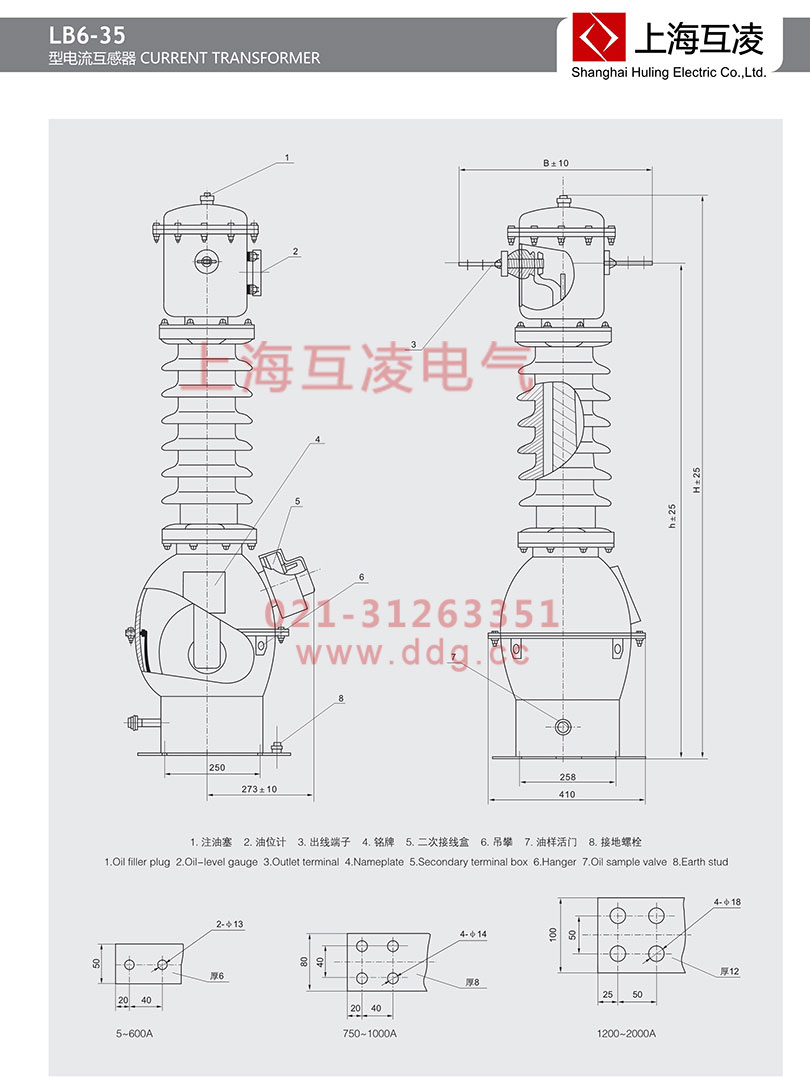

LB6-35電流互感器外形安裝圖

LB6-35電流互感器原理

電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。

儲存與運輸

1)產品應存儲在無易燃、易爆、腐蝕性氣體、通風條件良好的環境中。

2)產品拆箱后建議在直立狀態下存放，并避免產品受到損傷。

產品運輸時應保證包裝完好，并防止碰撞和其它機械損傷。

現場搬運應采用運輸所要求的防護措施，如需進行長距離搬運，建議

保持產品的原有

包裝或按原有形式進行重新包裝。

LB6-35電流互感器安裝前檢查

1) 請核對發貨清單，確認產品、配件及文件完整。配件為取油樣工裝每站 1 套，文件 包括安裝使用說明書及合格證。

2) 檢查產品運輸包裝，確認包裝完整無破損、無變形。

3) 檢查產品，確認無外觀破損、無滲漏油。

4) 如有問題請及時與制造廠服務部聯系。

LB6-35電流互感器 產品安裝

產品必須豎直安裝在一個水平、平坦的表面上。

產品底座上的接地板必須可靠接地。

一次接線

在與一次端子連接前，除凈各接觸表面的污物及氧化層，保證良好的電氣接觸性能。

推薦的擰緊力矩見表 1。

表 1 力矩推薦值 螺栓規格，mm 力矩推薦值 N·m kgf·m M16 120±10 12±1

注意事項：一次端子拉力應在其承受的靜態載荷范圍內。

二次接線

按照產品銘牌進行二次端子的連接。

注意事項 ： 端子 “ ” 為末屏接地端子使用前必須單獨接地 ， 產品二次繞組嚴禁開路 。

取油樣

放油閥、取油樣工裝結構圖

放油閥結構見圖 7，取油樣工裝結構見圖 8。

圖 7 放油閥結構圖 圖 8 取油樣工裝結構圖

LB6-35電流互感器油浸正立式電流互感器

取油樣流程

取油樣示意圖見圖 9。

1)將取油工裝的螺帽逆時針旋轉至極限。

2)用 S-6 內六角扳手將圖 7 所示油塞取下，嚴禁拆除閥芯。

3)如圖 9 所示，將取油工裝安裝至放油閥上并緊固好。

4)將取油工裝上的螺帽順時針旋轉，直到變壓器油順利從油管中流出?？梢酝ㄟ^螺帽 向里旋進的大小來控制油流速度。

5)取油結束后，將取油工裝上的螺帽逆時針旋至極限，變壓器油不再流出后將取油工 裝拆下，再將油塞緊固，將放油閥處的油跡擦拭干凈后，檢查油塞處無漏油。

3 5.3 LB6-35電流互感器注意事項

1)安裝取油工裝時旋進不宜過快且用力不宜過大，遇到裝配困難時嚴禁野蠻操作，需 要退出取油工裝并檢查螺紋是否有損傷，以免損壞放油閥處的螺紋，造成密封不嚴而漏油。

2)產品取油時應按相關規程進行取油，取油后查看油位，如果油位低于 MIN 指示位置 時應及時補油，所補的絕緣油必須與產品里的油同型號、同品質。

LB6-35電流互感器常見異常處理

表 2 常見異常處理表

序號 異常描述 處理方式 處理措施

1 電流互感器滲油，油位可見 現場處理 檢查確認漏點，堵漏，補油

2 投運前油位超過上限位 現場處理 放油至合適油位

3 互感器有異常聲音 現場處理

檢查二次接線，確保二次接線無開 路、無虛接

4 直流電阻異常 現場處理 檢查測試接線、清理夾持部位氧化 層、復測

5 電流比測試異常 現場處理 檢查一次串并聯，檢查測試接線，提 高測試電流

6 膨脹器（外罩）頂起 更換產品 立即退出運行

7 其他異常 / 請聯系制造廠服務部
