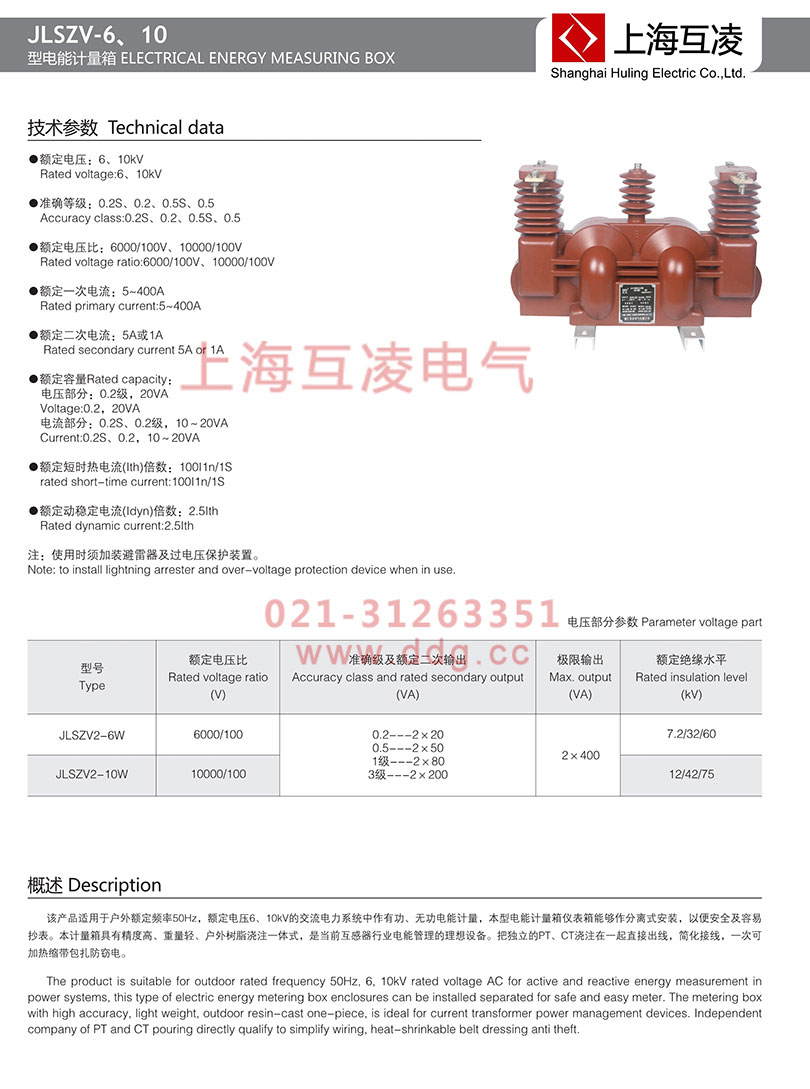

打印JLSZV-6組合互感器技術參數
額定電壓：6kV
準確等級：0.2S、0.2、0.5S、0.5
額定電壓比：6000/100V
額定一次電流：5~400A
額定二次電流：5A或1A
額定容量：電壓部分：0.2級、20VA；電流部分：0.2S、0.2級、10~20VA
額定短時熱電流倍數：100lin/1S
額定動穩定電流倍數：2.5lth
注：使用時須加裝避雷器及過電壓保護裝置
JLSZV-6高壓計量箱電壓比
| 型號 | 額定電壓比(V) | 準確級及額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平（kV） |
| JLSZV-6 | 6000/100 | 0.2–2×20 0.5–2×50 1級–2×80 3級–2×200 |
2×400 | 7.2/32/60 |
| 型號 | 額定一次電流(A) | 單變比 | 準確級及額定二次輸出(VA) | 1秒熱穩定電流(kA) | 動穩定電流(kA) | ||
| 0.2S | 0.5S | 0.5 | |||||
| JLSZV-6 | 7.5-10-15 | 7.5 | 10 | 10 | 15 | 1.0 | 2.5 |
| 10-15-20 | 10 | 1.5 | 3.75 | ||||
| 15-20-30 | 15 | 2.4 | 6.0 | ||||
| 20-30-40 | 20、25 | 3.0 | 7.5 | ||||
| 30-40-50 | 30 | 4.5 | 11 | ||||
| 40-50-75 | 40 | 8 | 20 | ||||
| 50-75-100 | 50 | 9 | 22.5 | ||||
| 75-100-150 | 75 | 12 | 30 | ||||
| 100-150-200 | 100 | 16 | 40 | ||||
| 150-200-300 | 150 | 24 | 60 | ||||
| 200-300-400 | 200、250 | 32 | 80 | ||||
| 300-400-500 | 300 | 45 | |||||
| 400-500-600 | 400 | 60 | 100 | ||||
| 500-600-800 | 500-1000 | 80 | |||||
| 600-800-1000 | |||||||
JLSZV-6組合互感器概述
該組合互感器適用于戶外額定頻率50Hz，額定電壓6、10kV的交流電力系統中作有功、無功電能計量，本型電能計量箱儀表箱能夠作分離式安裝，以便安全及容易抄表。具有精度高、重量輕、戶外樹脂澆注一體式，是當前互感器行業電能管理的理想設備。把獨立的PT、CT澆注在一起直接出線，簡化接線，一次可加熱縮帶包扎防竊電。

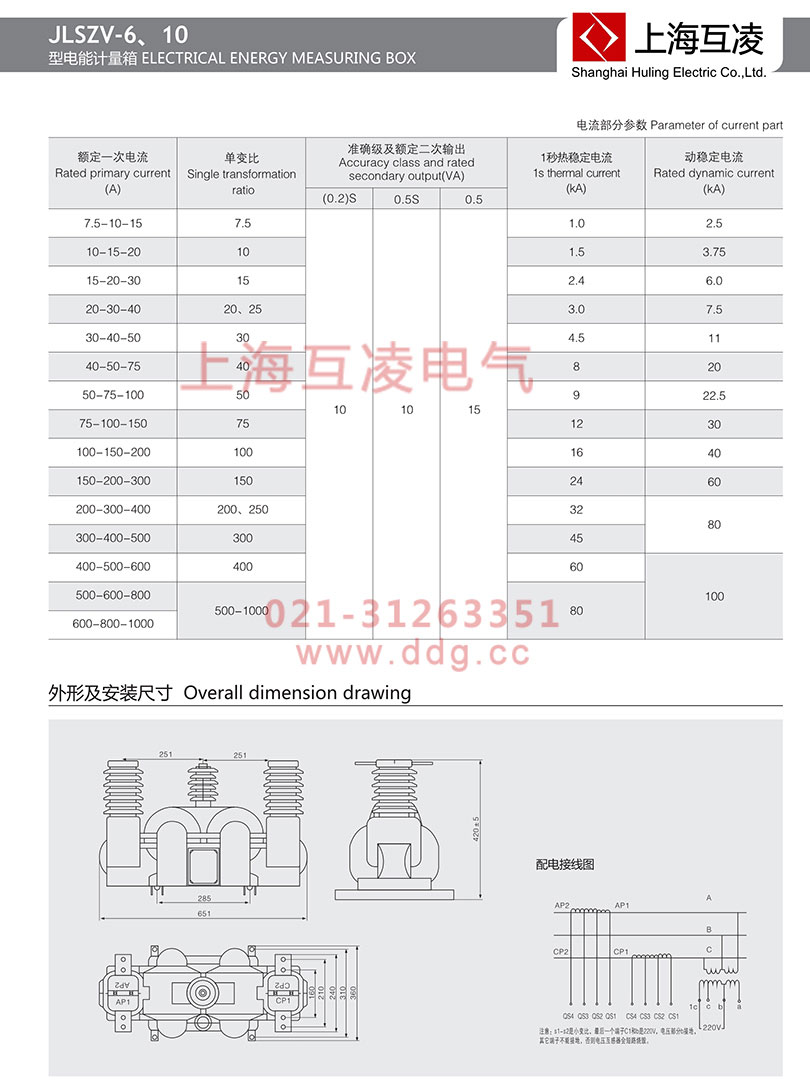

JLSZV-6高壓計量箱安裝圖
JLSZV-6組合互感器作用
組合互感器提供了將電流互感器和電壓互感器放置在一個獨立式裝置中的能力。因此，它們與其各自的獨立變壓器在相同的應用中使用；它們將儀表，計數器，繼電器等與高壓電路分開，并在HV線路中提供電流和電壓的縮放復制品。這允許最佳地使用變電站空間，同時通過取消一組安裝墊和支撐結構而節省成本。另外，安裝時間大大縮短。
當變電站的空間有限時，組合互感器通常用于電力行業，可用于油或SF6介質系統。
接變壓器時，組合時互感器電壓端子與變壓器輸出并聯，變壓器電流線穿過組合式互感器。組合式互感器在高壓電網中一般其電能計量作用。組合式互感器與電壓互感器及電流互感器一樣，二次輸出可以接負載，但是，負載一般不宜超過互感器標稱的額定負荷。
