JLSZ8-10GY高壓計量箱概述

本型電壓、電流組合互感器（又稱電能計量箱）系供交流50Hz、額定電壓10kV三相電力線路中作有功、無功電能計量。適用于農村戶外變電站。也可用于工業企業小型變、配電所。本產品可取代JLS-10型油浸式電能計量箱。

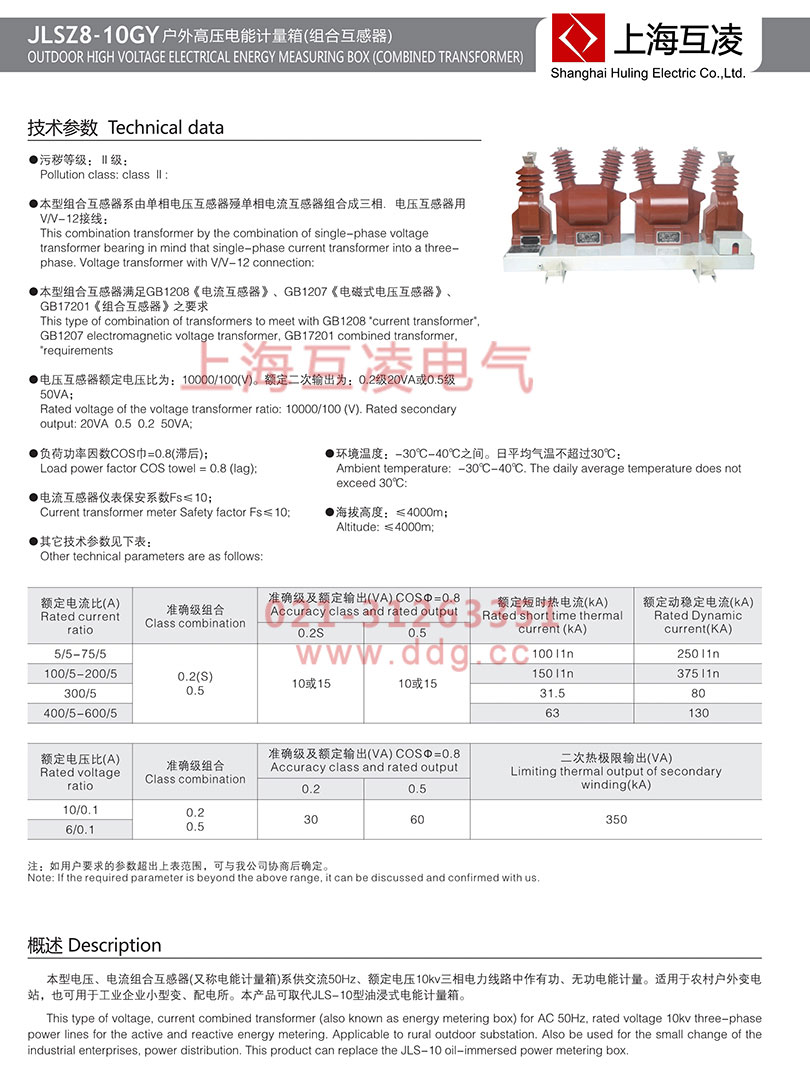

JLSZ8-10GY組合互感器技術參數

1、污穢等級：II級；

2、本型組合互感器由單相電壓互感器和單相電流互感器組合成三相，電壓互感器用V/V-12接線；

3、本型高壓計量箱滿足GB1208《電流互感器》、GB1207《電磁式電壓互感器》、GB17201《組合互感器》之要求；

4、電壓互感器額定電壓比為：10000/100(V)。額定二次輸出為：0.2級20VA或0.5級50VA；

5、負荷功率因素COSΦ=0.8(滯后)；

6、環境溫度：-30℃-40℃之間。日平均氣溫不超過30℃；

7、電流互感器儀表保安系數Fs≤10；

8、海拔高度：≤4000m；

9、其它技術參數見下表：

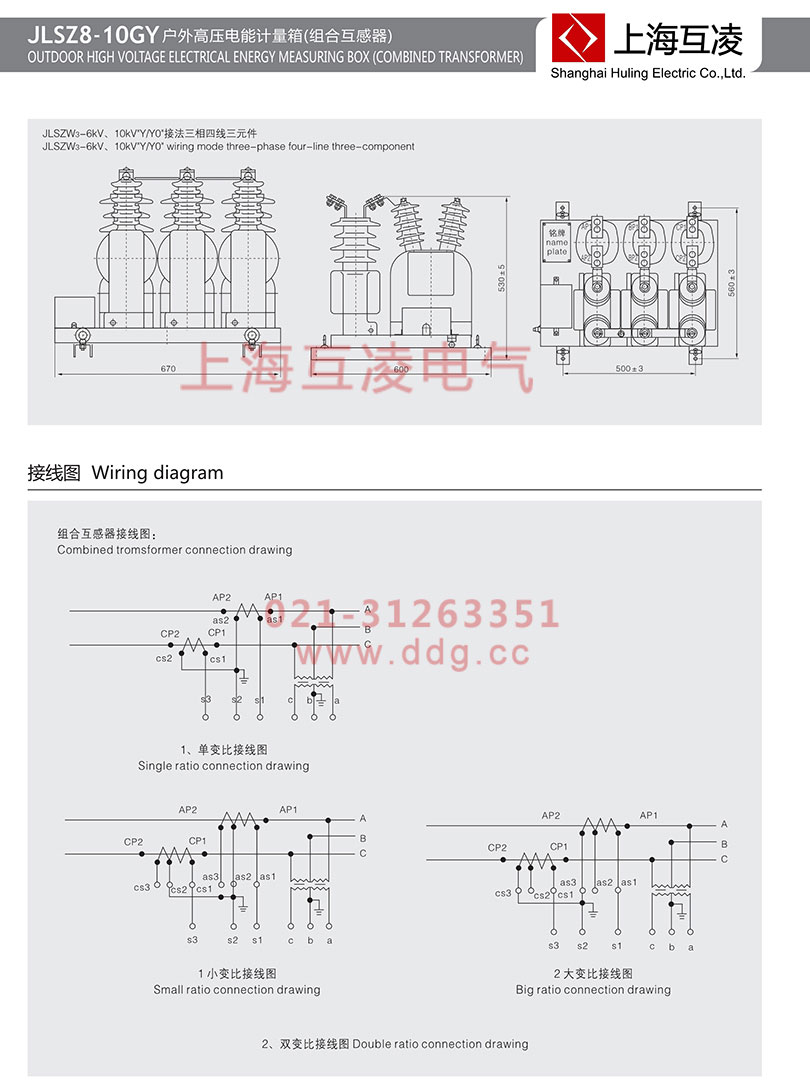

JLSZ8-10GY高壓計量箱接線實物圖

JLSZ8-10GY高壓計量箱結構特點

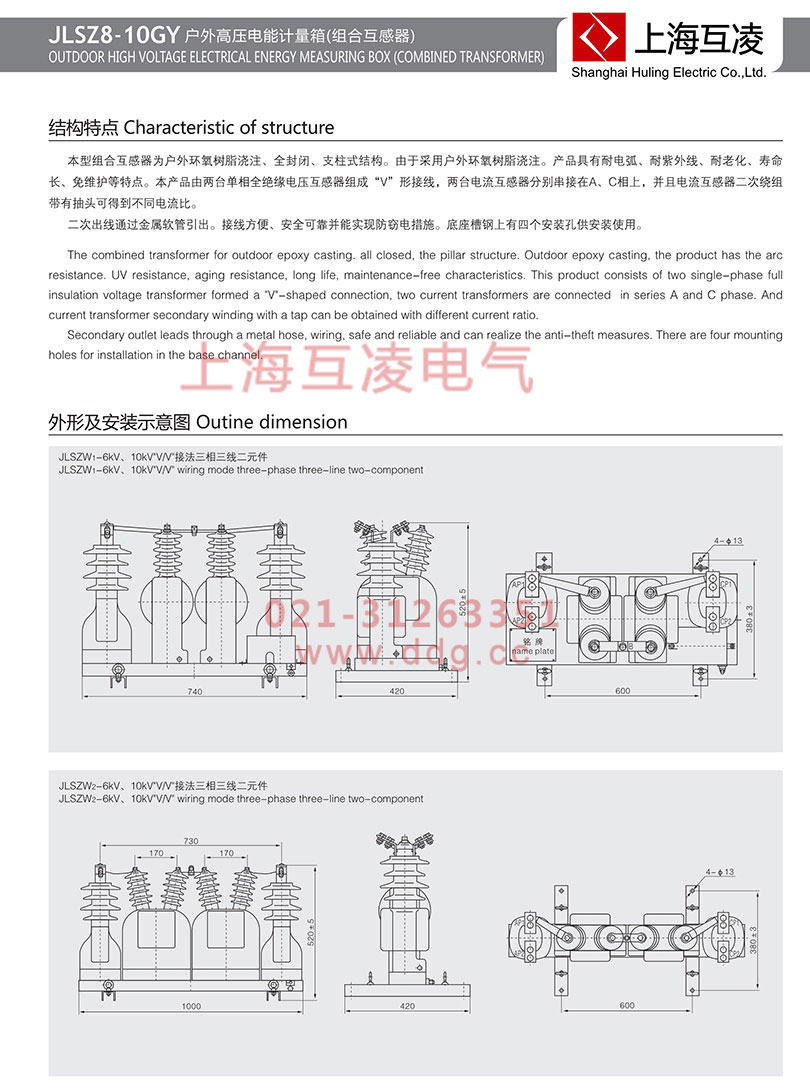

本型組合互感器為戶外環氧樹脂澆注、全封閉、支柱式結構。由于采用戶外環氧樹脂澆注。產品具有耐電弧、耐紫外線、耐老化、壽命長、免維護等特點。本產品由兩臺單相全絕緣電壓互感器組成”V”形接線，兩臺電流互感器分別串接在A、C相上，并且電流互感器二次繞組帶有抽頭可得到不同電流比。二次出線通過金屬軟管引出，接線方便，安裝可靠并能實現防竊電措施。底座槽鋼上有四個安裝孔供安裝使用。

JLSZ8-10GY組合互感器工作原理

JLS高壓計量箱，俗稱高壓計量箱，該系列產品用于50-60HZ的交流三相系統網路上，其電壓等級有35KV、10KV、6KV。產品通過V/V連接組成三相電能測量裝置。儀表箱能夠作分離安裝，以便安全及容易抄表，也可裝在箱體的正面成為整體式。用戶可以根據需要而自由選定。本產品為油浸自冷式，適應于戶外（當然也適應于戶內），箱體內裝有變壓器油。

JLSZ8-10GY高壓計量箱作用

具有精度高、重量輕、寬負荷、安裝方便和防竊電等優點，且干式環氧樹脂澆注型的計量箱具有無油化特點。深受廣大供電部門歡迎。 三相三線計量箱由二只單相電壓和電流互感器組成，三相四線計量箱由三只單相電壓和電流互感器組成。一二次出線均用瓷套管裝在面板上，外側表面配裝電度表供計量使用。 供電壓、電流和電能測量及繼電保護用，適用于城網、農網戶外變電站，也可用于工業企業各種變壓器配電所等。組合互感器配上有功、無功電度表稱為高壓電力計量箱。本產品可取代油浸式組合互感器。
