JDZX9-10G電壓互感器簡介

JDZX9-10G電壓互感器為環氧樹脂全封閉式澆注絕緣戶內型產品，適用于各種高壓開關柜中，額定頻率為50Hz、額定電壓為10kV（或6kV）及以下的電力系統中作電壓、電能測量及繼電保護用，本產品為單相雙線圈全封閉結構，采用環氧真空樹脂澆注成型，鐵芯采用優質冷軋硅鋼片繞成環形，一次和二次繞組均纏繞在鐵芯上，二次出線有接線護罩，護罩上有使用方便的出線槽。產品耐污穢、耐潮濕性能良好。

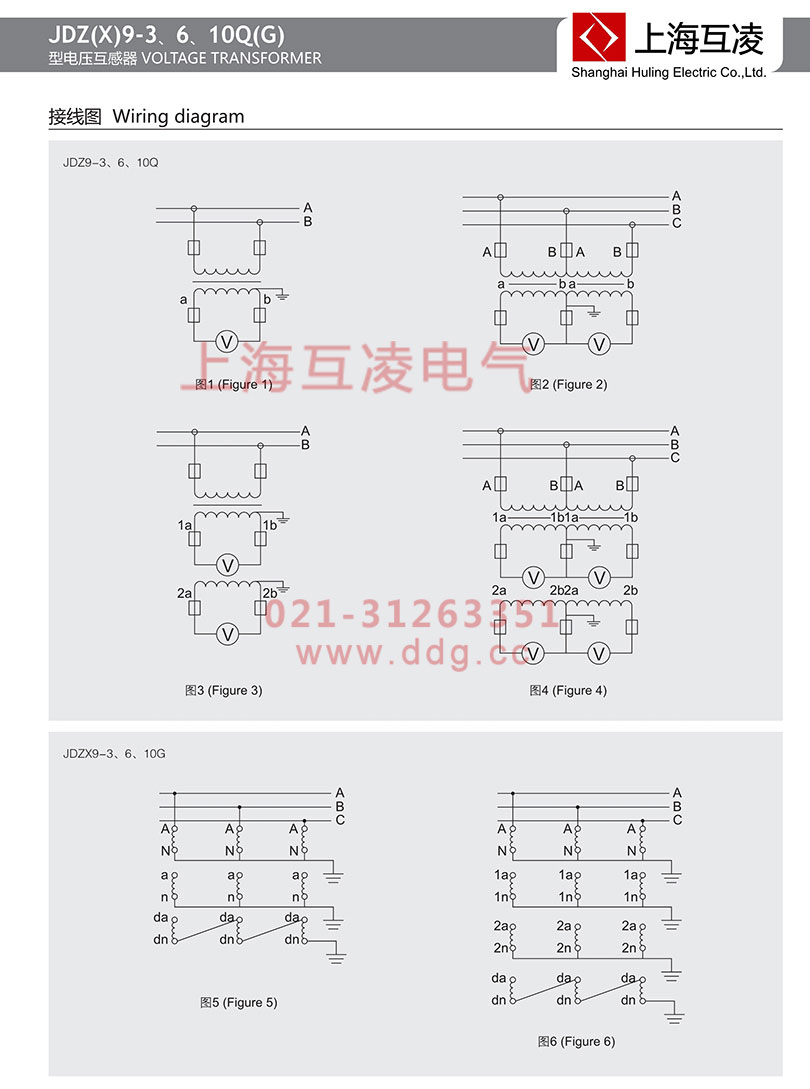

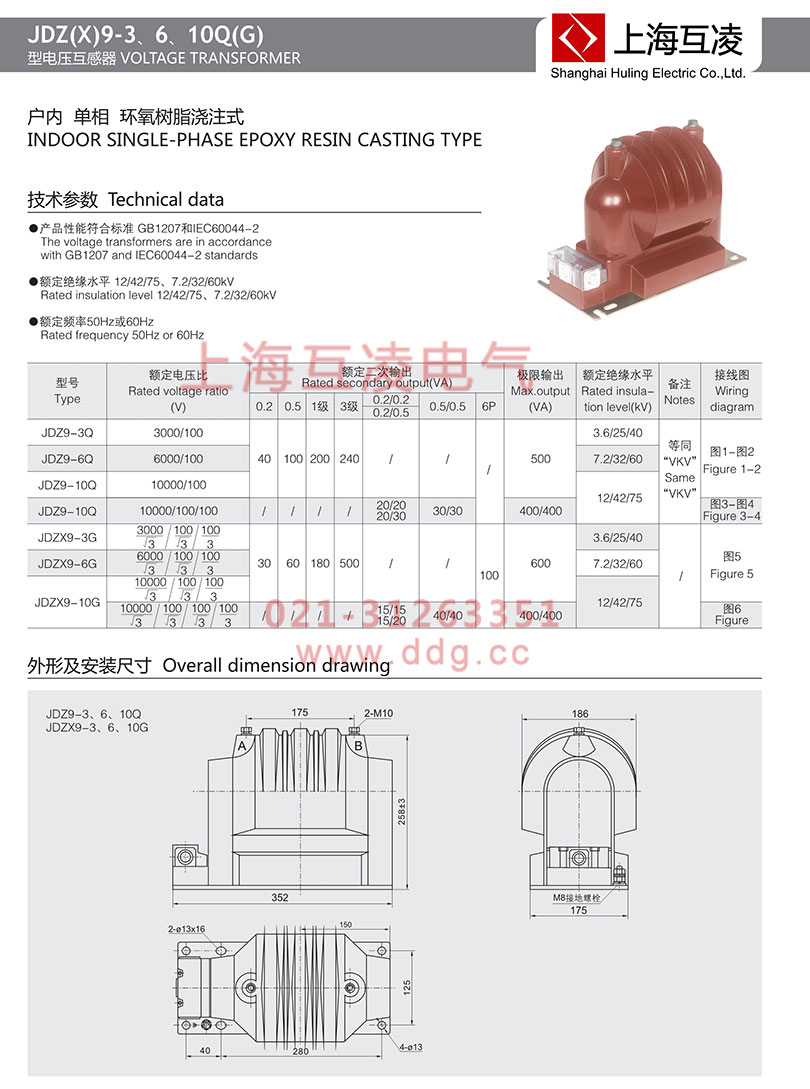

JDZX9-10G電壓互感器技術參數

1. 局部放電水平符合GB1207-1997《電壓互感器》標準

2. 產品表面爬電距離滿足Ⅱ級污穢等級

3. 負載的功率因數 ：COSφ=0.8 (滯后)

4. 其他技術參數見表

JDZX9-10G電壓互感器變比

JDZX9-10G電壓互感器選型

JDZX9-10G電壓互感器結構特點

本型電壓互感器為全封閉產品。一、二次繞組和鐵芯均澆注在環氧樹脂內，絕緣性能優良，耐潮濕。除JDZX9-3,6,10G為半絕緣結構外，其余均為全絕緣結構。

JDZX9-10G電壓互感器作用

電壓互感器是發電廠、變電所等輸電和供電系統不可缺少的一種電器。精密電壓互感器是電測試驗室中用來擴大量限，測量電壓、功率和電能的一種儀器。電壓互感器和變壓器很相像，都是用來變換線路上的電壓。

JDZX9-10G電壓互感器符號

電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容：

第一個字母：J——電壓互感器；

第二個字母：D——單相；S——三相；

第三個字母：J——油浸；Z——澆注；

第四個字母：數字——電壓等級（KV）。

例如：JDZX9-10G表示單相澆注式電壓互感器，額定電壓10KV。
