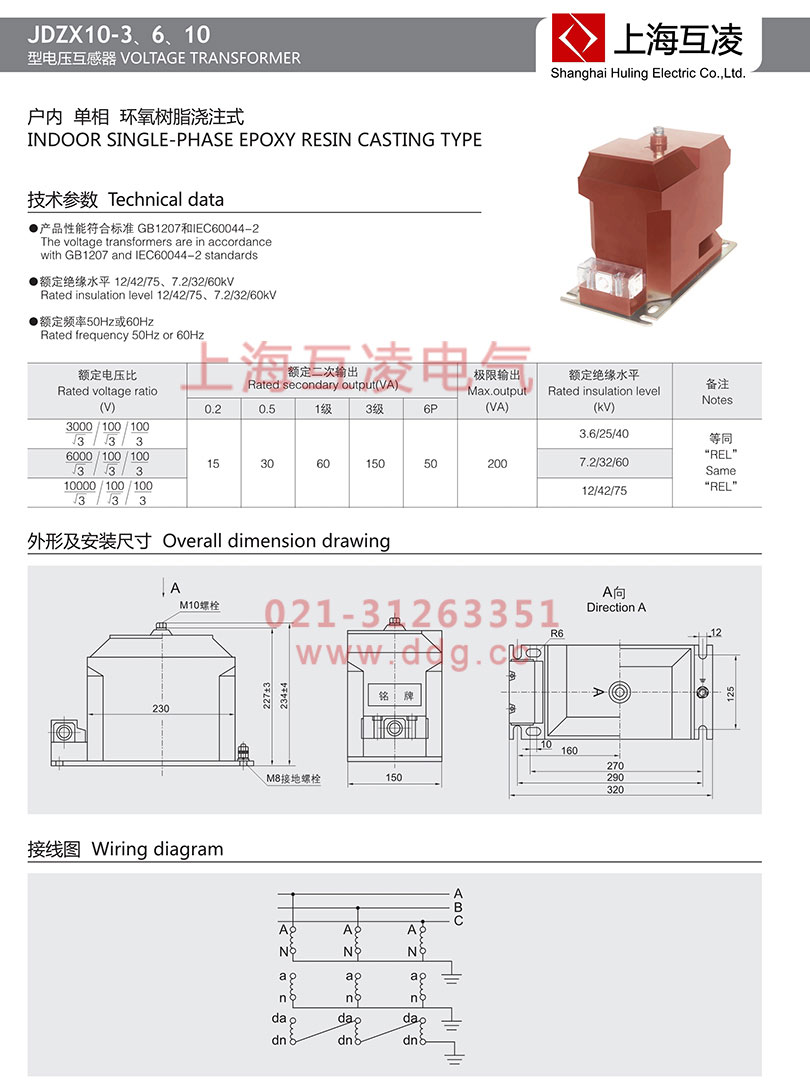

JDZX10-6電壓互感器接線圖

JDZX10-6電壓互感器簡介

JDZX10-6電壓互感器為單相、戶內、干式全封閉產品，使用時三臺一組，JDZX10-3、6、10為Yo/Yo/連接，JDZXF10-3、6、10為Yo/Yo/Yo/連接。分別適用于額定頻率50Hz,60Hz，額定電壓為 3, 6, 10kV電力系統中作電能計量、電壓監控和繼電保護用。

JDZX10-6電壓互感器結構特點

JDZX10-6電壓互感器為全封閉結構，繞組為環氧樹脂全真空澆注全絕 緣結構。鐵芯采用優質硅鋼片卷繞而成?；ジ衅鹘^緣靠環氧樹脂。產品體積小、重量輕，安裝僅占有限空間。所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能耐沖擊和機械壓力，并可以保護繞組不受潮。一次繞組引出線端子的標志為A,N；二次繞組引出線測量級端子的標志為a, n,保護級 端子的標志為da,do均在澆注體上清晰標注．在夾件上的接地標志旁有接地螺栓供接地用，下部支架供安裝用。整體結構緊湊，使用方便。JDZX10-3，6、10互感器的連接組標號為，1/1/1/12-12, JDZXF10-3、6、10互感器的連接組標號為1/1/1/1/12/12-12，三臺單相三繞組電壓互感器連組為（剩余電壓繞組接成開口三角形）。

JDZX10-6電壓互感器技術參數

1、產品性能符合標準：GB12O7和IEC60044-2

2、額定絕緣水平：12/42/75、7.2/32/60kV

3、額定工作頻率：50Hz或60Hz

JDZX10-6電壓互感器變比

JDZX10-6電壓互感器原理

電壓互感器是一種并聯連接的儀表變壓器。它們的設計目的是將可忽略的負載提供給正在測量的供應，并具有精確的電壓比和相位關系，以實現精確的二次連接計量。

JDZX10-6電壓互感器特點

電壓互感器的基本結構和變壓器很相似，它也有兩個繞組，一個叫一次繞組，一個叫二次繞組。兩個繞組都裝在或繞在鐵心上。兩個繞組之間以及繞組與鐵心之間都有絕緣，使兩個繞組之間以及繞組與鐵心之間都有電氣隔離。電壓互感器在運行時，一次繞組N1并聯接在線路上，二次繞組N2并聯接儀表或繼電器。因此在測量高壓線路上的電壓時，盡管一次電壓很高，但二次卻是低壓的，可以確保操作人員和儀表的安全。
