JDZX10-3A電壓互感器原理

電壓互感器是一種并聯連接的儀表變壓器。它們的設計目的是將可忽略的負載提供給正在測量的供應，并具有精確的電壓比和相位關系，以實現精確的二次連接計量。

JDZX10-3A電壓互感器使用條件及技術參數

1.海拔高度不超過3000米

2.周圍環境溫度不高于+40C，不低于-5度

3.周圍空氣的相對濕度不大于85%(20度)

4.滿足II 污穢等級

5.安裝場所無腐蝕性的氣體

6.額定絕緣水平：JDZX10-6A型7.2/32/60kV

7.產品性能符合標準：GB1207和IEC60044-2

8.額定絕緣水平：12/42/75、7.2/32/60kV

9.額定頻率：50Hz或60Hz

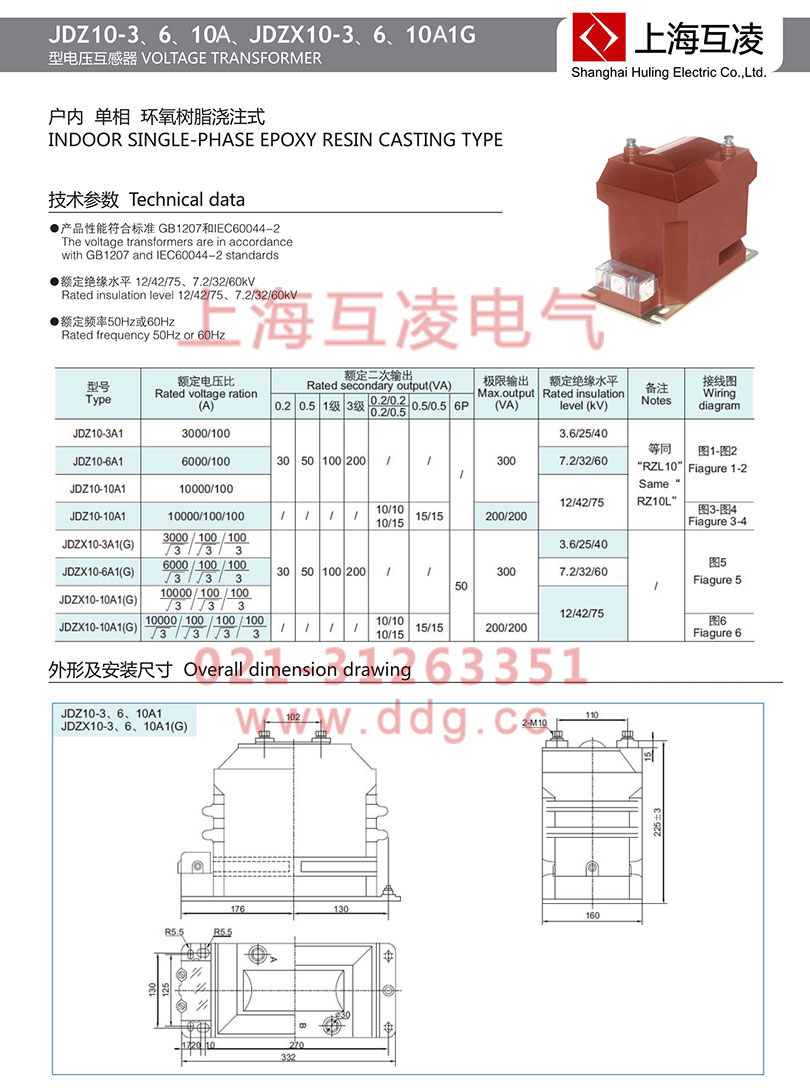

10.JDZX10-3A其他技術參數見下表：

JDZX10-3A電壓互感器選型

JDZX10-3A電壓互感器符號

電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容：

第一個字母：J——電壓互感器；

第二個字母：D——單相；S——三相；

第三個字母：J——油浸；Z——澆注；

第四個字母：數字——電壓等級（KV）。

例如：JDZX10-3A表示單相澆注式電壓互感器，額定電壓10KV。

額定一次電壓：作為互感器性能基準的一次電壓值。

額定二次電壓：作為互感器性能基準的二次電壓值。額定變比，額定一次電壓與額定二次電壓之比。

準確級：由互感器系統定的等級，其誤差在規定使用條件下應在規定的限值之內負荷，二次回路的阻抗，通常以視在功率（VA）表示。額定負荷，確定互感器準確級可依據的負荷值。

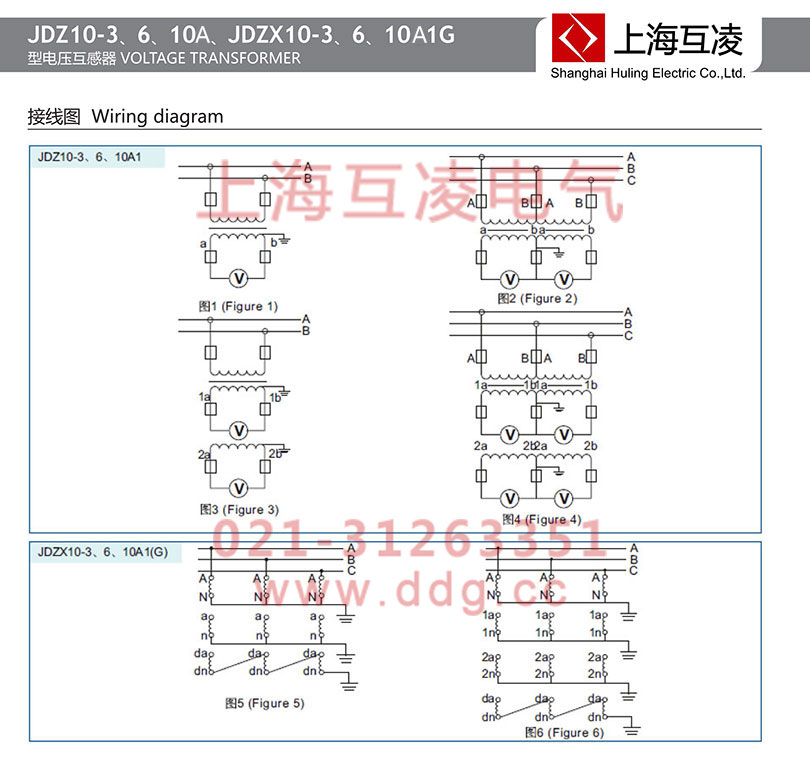

JDZX10-3A電壓互感器接線方式

（1）單項式接線，可以用于測量35kV及以下中性點不直接接地系統的線電壓或110kV以上中性點直接接地系統的相對地電壓。

（2）V/V接線是將兩臺全絕緣單相電壓互感器的高低壓繞組分別接于相與相之間構成不完全三角形。這種方法常用語中性點不接地或經消弧線圈接地的35kV及以下的高壓三相系統中，特別是10kV的三相系統中。

（3）用三臺單相三繞組電壓互感器構成YN，yn，d0或YN，y，d0的接線形式，廣泛應用于3~220KV系統中，其二次繞組用于測量相間電壓和相對地電壓，輔助二次繞組接成開口三角形，供接入交流電網絕緣監視儀表和繼電器用。用一臺三相五柱式電壓互感器代替上述三個單相三繞組電壓互感器構成的接線，除鐵芯外，其形式與圖3基本相同，一般只用于3~15KV系統。

（4）三相三繞組五柱式電壓互感器，其一次繞組和主二次繞組接成星形，并且中性點接地，輔助二次繞組接成開口三角形。故此種電壓互感器可以測量線電壓和相對地電壓，輔助二次繞組可以介入交流電網絕緣監視用的繼電器和信號指示器。
