JDZW-20電壓互感器概述

本型號電壓互感器為環氧樹脂真空澆注全封閉式結構，適用于額定頻率50HZ，額定電壓35KV及以下戶外裝置的電力系統中，作電壓、電能測量和繼電保護使用。

JDZW-20電壓互感器安裝環境

安裝場所：戶外

環境溫度-25-40范圍內，空氣濕度不大于85%

海拔：海拔2500米以下使用

安裝場所沒有腐蝕性的氣體

JDZW-20電壓互感器選型

JDZW-20電壓互感器參數

額定絕緣水平：24/65/125kv

額定電壓：20KV

額定頻率是：50hz

額定負荷功率因素：cos=0.8滯后

產品符合標準GB1208-1997和IEC186之規定

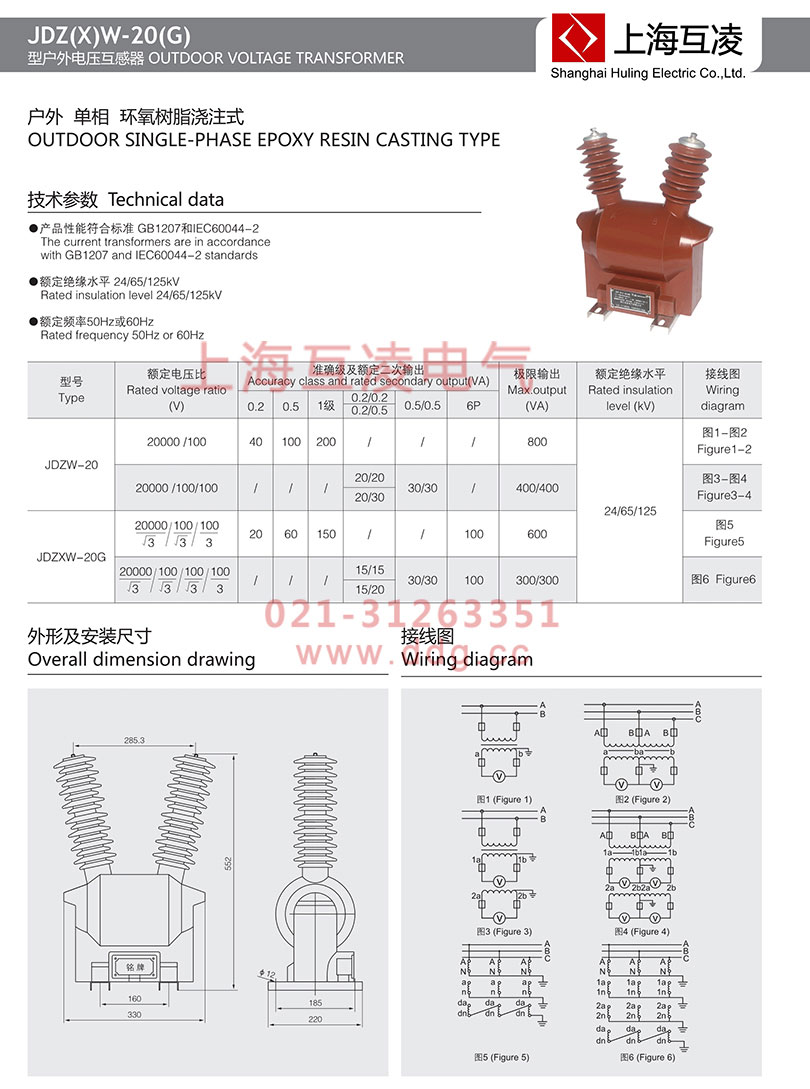

額定電壓比、準確級組合、額定二次輸出、極限輸出、額定絕緣水平見下表

JDZW-20電壓互感器結構特點

本電壓互感器采用優質硅鋼片，硅鋼片疊加成的框形磁介質、線圈及骨架構成，線圈繞在骨架上，框形磁介質的一邊穿過骨架的中心孔，特點是在骨架外的磁介質外表面布置一個隔離空氣的防護罩，在磁介質的內側面及露出的底面布置一層起封閉作用的環氧樹脂。本實用新型由于在磁介質表面布置了防護罩和環氧樹脂層，使其與空氣隔離，因而達到延緩磁介質生銹，實現使用壽命長的優點。

該產品采用環氧樹脂全封閉絕緣結構，鐵芯采用優質冷軋硅鋼繞制，并經退火處理，鐵芯與一次繞組和二次繞組一起用環氧樹脂澆注成型。

JDZW-20耐污、耐潮性能好。

二次接線端子處有保護盒子，端子盒有三個不同的出線方向，接線方便，并能實現防塵，防竊電措施。

本型號電壓互感器采用具有耐電弧、耐紫外線、耐老化的戶外專用環氧樹脂真空澆注而成，全封閉支柱式結構耐污染、耐潮濕。本互感器不需要特別維護，只需定期清理表面污物，由于互感器采用全封閉澆注絕緣，體積小、重量輕，適宜任何位置，任意方向安裝?；ジ衅鞫纬鼍€端子加有金屬保護罩密封。

JDZW-20電壓互感器注意事項

1．電壓互感器在投入運行前要按照規程規定的項目進行試驗檢查。例如，測極性、連接組別、搖絕緣、核相序等。

2．電壓互感器的接線應保證其正確性，一次繞組和被測電路并聯，二次繞組應和所接的測量?jī)x表、繼電保護裝置或自動裝置的電壓線圈并聯，同時要注意極性的正確性。

3．接在電壓互感器二次側負荷的容量應合適，接在電壓互感器二次側的負荷不應超過其額定容量，否則，會使互感器的誤差增大，難以達到測量的正確性。

4．電壓互感器二次側不允許短路。由于電壓互感器內阻抗很小，若二次回路短路時，會出現很大的電流，將損壞二次設備甚至危及人身安全。電壓互感器可以在二次側裝設熔斷器以保護其自身不因二次側短路而損壞。在可能的情況下，一次側也應裝設熔斷器以保護高壓電網不因互感器高壓繞組或引線故障危及一次系統的安全。

5．為了確保人在接觸測量?jī)x表和繼電器時的安全，電壓互感器二次繞組必須有一點接地。因?yàn)榻拥睾?，?dāng)一次和二次繞組間的絕緣損壞時，可以防止儀表和繼電器出現高電壓危及人身安全。

6、電壓互感器副邊絕對不容許短路。
