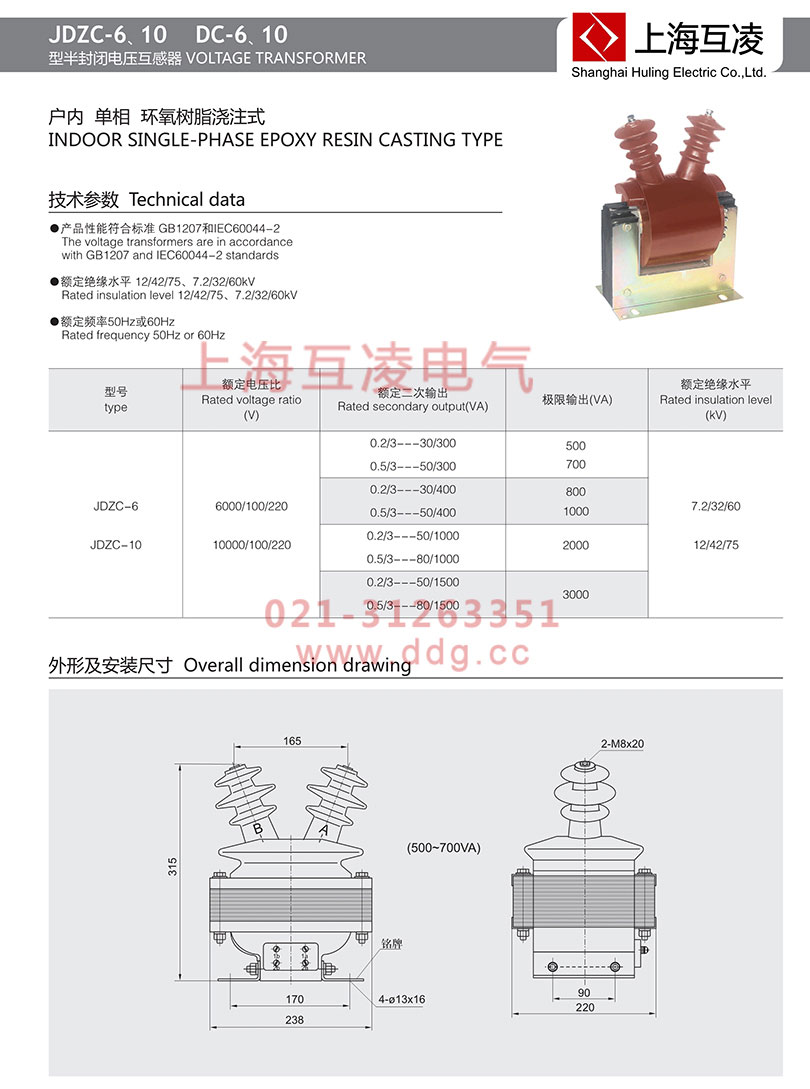

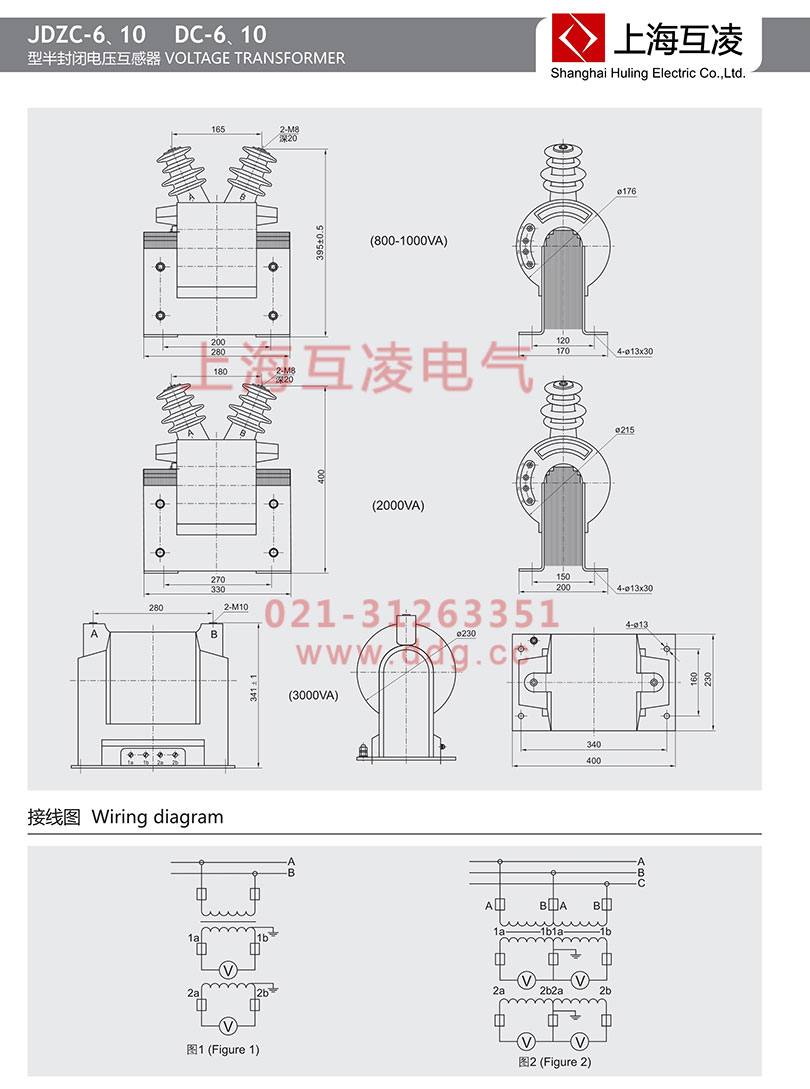

JDZC-10電壓互感器外觀安裝尺寸及接線圖

JDZC-10電壓互感器技術參數

1、產品性能符合標準：GB1207和IEC60044-2

2、額定絕緣水平：12/42/75

3、額定頻率：50Hz或60Hz

JDZC-6電壓互感器變比

JDZC-10電壓互感器作用

電壓互感器的作用是把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置取用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。

JDZC-10電壓互感器選型

按用途，電壓互感器又分為測量用和保護用兩類。

電磁感應式電壓互感器。工作原理與變壓器相同?；窘Y(jié)構也是鐵芯和原、副繞組。特點是容量很小且比較恒定，正常運行時接近于空載狀態。電壓互感器本身阻抗很小，一旦副邊發生短路，電流將急劇增加而燒毀線圈。為此，電壓互感器原邊接有熔斷器，副邊接地，以免原、副邊絕緣損壞時，副邊出現對地高電位而造成事故。電磁感應式電壓互感器的等值電路與變壓器的等值電路相同。

JDZC-10電壓互感器接線方式

（1）單項式接線，可以用于測量35kV及以下中性點不直接接地系統的線電壓或110kV以上中性點直接接地系統的相對地電壓。

（2）V/V接線是將兩臺全絕緣單相電壓互感器的高低壓繞組分別接于相與相之間構成不完全三角形。這種方法常用語中性點不接地或經消弧線圈接地的35kV及以下的高壓三相系統中，特別是10kV的三相系統中。

（3）用三臺單相三繞組電壓互感器構成YN，yn，d0或YN，y，d0的接線形式，廣泛應用于3~220KV系統中，其二次繞組用于測量相間電壓和相對地電壓，輔助二次繞組接成開口三角形，供接入交流電網絕緣監視儀表和繼電器用。用一臺三相五柱式電壓互感器代替上述三個單相三繞組電壓互感器構成的接線，除鐵芯外，其形式與圖3基本相同，一般只用于3~15KV系統。

（4）三相三繞組五柱式電壓互感器，其一次繞組和主二次繞組接成星形，并且中性點接地，輔助二次繞組接成開口三角形。故此種電壓互感器可以測量線電壓和相對地電壓，輔助二次繞組可以介入交流電網絕緣監視用的繼電器和信號指示器。
