JDJJ-35電壓互感器簡介

JDJJ-35電壓互感器為單向、戶外、油浸式產品，使用時三臺一組，JDX6-35為Yo/Yo/[連接，JDXF6-35為Yo/Yo/Yo[連接.適用于額定頻率50HZ或60HZ，額定電壓為35KV電力系統中作電能計量、電壓監控和繼電保護用。類似其他油浸式電壓互感器有JDJJ2-35（JDXN2-35）、JDJJF2-35（JDXNF2-35）、JDXC2-35、JDX2-35等

密封性能優異，戶內戶外使用均可

可設計制作各種特殊要求的二次繞組

JDJJ-35電壓互感器安裝環境

2.環境溫度-25℃~+40℃的范圍內，空氣濕度不大于85%；

3.海拔：海拔2500米以下使用；

4.安裝場所無腐蝕性的氣體。

（特別說明：所用變壓器油為25號變壓器油）

JDJJ-35電壓互感器型號

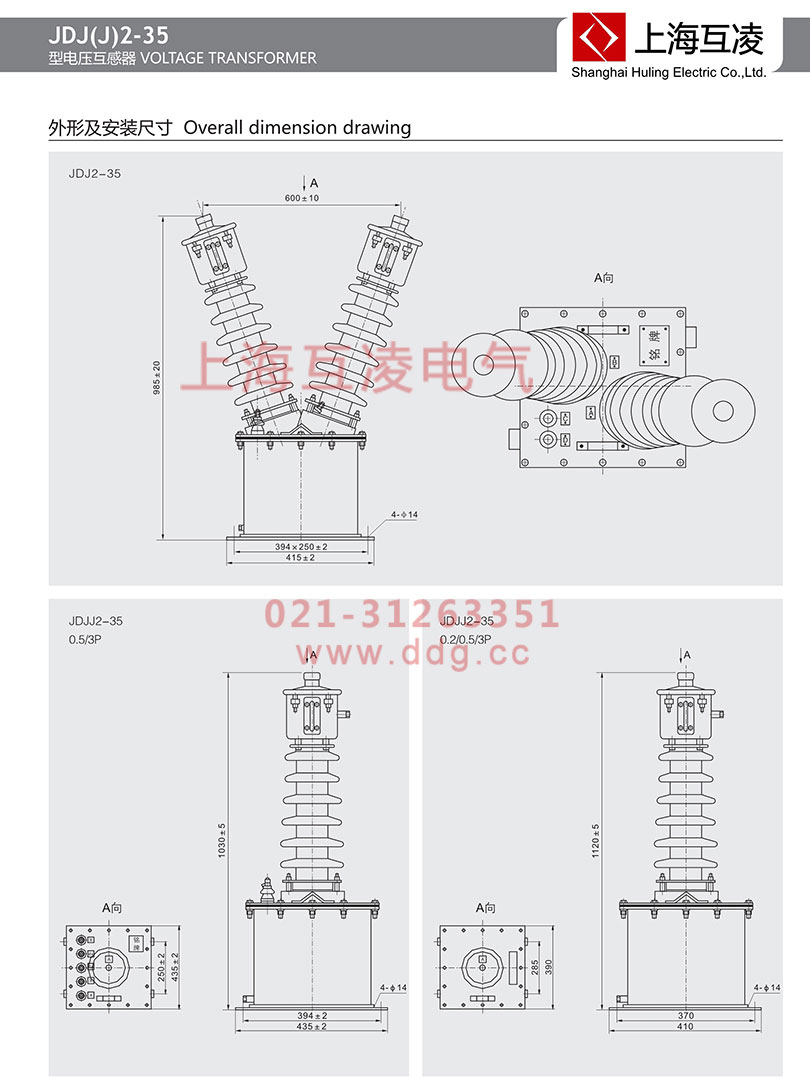

JDJJ-35電壓互感器結構特點

該電壓互感器由油箱及裝于其上的瓷套組成，油箱上有供 吊裝的吊攀，頂部與高壓瓷套連接。下油箱底部設有放油塞及接地螺栓和4-∮4mm安裝孔。產品油箱上部的高壓瓷套頂部裝有儲油柜，互感器儲油柜附有一次繞組A端出線端子（一次N端裝于二次接線盒內）。固定在下油箱內的器身由鐵心和線圈組成。

鐵心由條形硅鋼片疊成三柱式，中間心柱上套有線圈，緊貼心柱的絕緣骨架上依次卷繞剩余電壓繞組、二次繞組、一次繞組，各繞組間用絕緣紙板隔開，產品 為全密封結構，能有效地防止絕緣的老化。

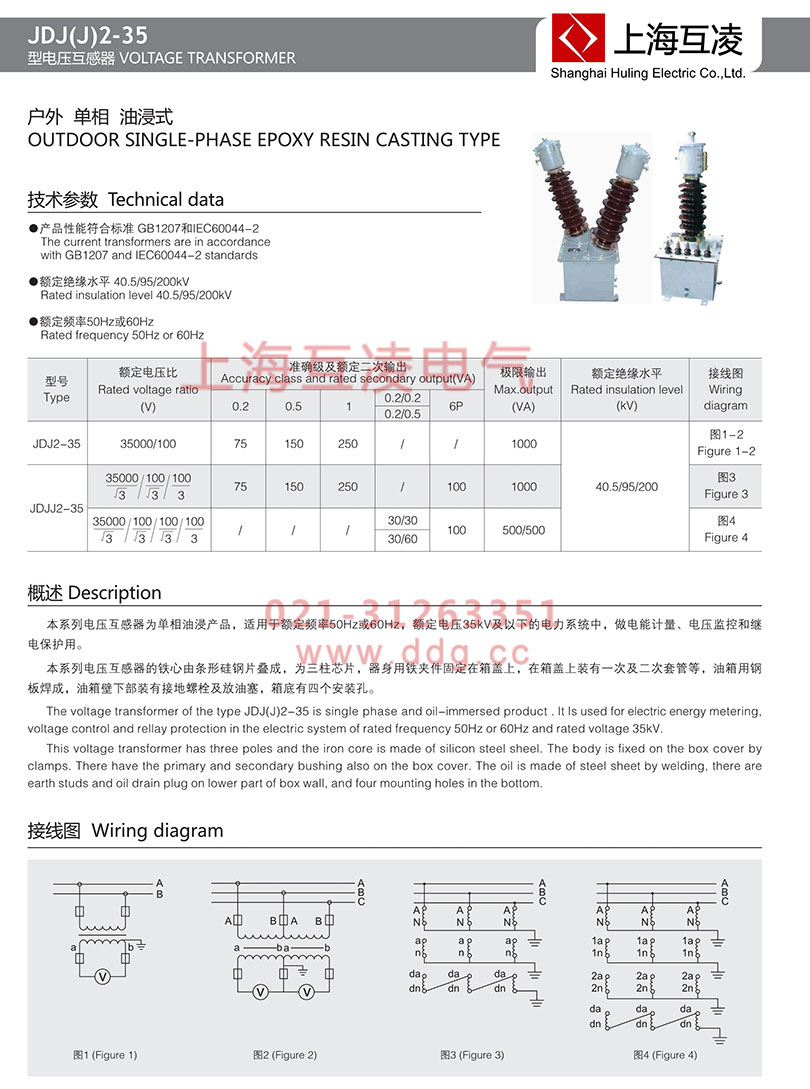

JDJJ-35電壓互感器變比

JDJJ-35電壓互感器電氣試驗

極性試驗、誤差試驗、伏安特性試驗、開路電壓試驗等運行維護

運行時，二次繞組一端應接地，且不得開路，以免產生高壓，危及安全

JDJJ-35電壓互感器常見異常

⑴三相電壓指示不平衡：一相降低（可為零），另兩相正常，線電壓不正常，或伴有聲、光信號，可能是互感器高壓或低壓熔斷器熔斷；

⑵中性點非有效接地系統，三相電壓指示不平衡：一相降低（可為零），另兩相升高（可達線電壓）或指針擺動，可能是單相接地故障或基頻諧振，如三相電壓同時升高，并超過線電壓（指針可擺到頭），則可能是分頻或高頻諧振；

⑶高壓熔斷器多次熔斷，可能是內部絕緣嚴重?fù)p壞，如繞組層間或匝間短路故障；

⑷中性點有效接地系統，母線倒閘操作時，出現相電壓升高并以低頻擺動，一般為串聯諧振現象；若無任何操作，突然出現相電壓異常升高或降低，則可能是互感器內部絕緣損壞，如絕緣支架繞、繞組層間或匝間短路故障；

⑸中性點有效接地系統，電壓互感器投運時出現電壓表指示不穩定，可能是高壓繞組N（X）端接地接觸不良。

(6)懸浮電位放電，可能是穿芯螺栓和鐵芯連接松動，造成螺栓處于懸浮電位；金屬異物處于懸浮電位放電；絕緣支架螺母電位懸??；

(7)電弧放電，可以是串級繞組對鐵芯放電，絕緣支持架不良而放電；絕緣進水受潮；一次繞組末端未接地；

(8)過熱性故障

JDJJ-35電壓互感器安裝

⑴互感器應完好無缺，絕緣良好，二次接線標志清晰，引出端子連接牢固；油浸式互感器油位指示正常，瓷套法蘭連接處、放油閥均應無滲、漏油現象。

⑵互感器安裝面應水平；并列安裝的互感器應排列整齊；同一組互感器的極性方向應一致。

⑶具有吸濕器的互感器，其吸濕劑應干燥，油封油位正常。

⑷互感器的二次接線端子及油位指示器的位置應位于便于檢查的一側
