JDJ-10電壓互感器概述

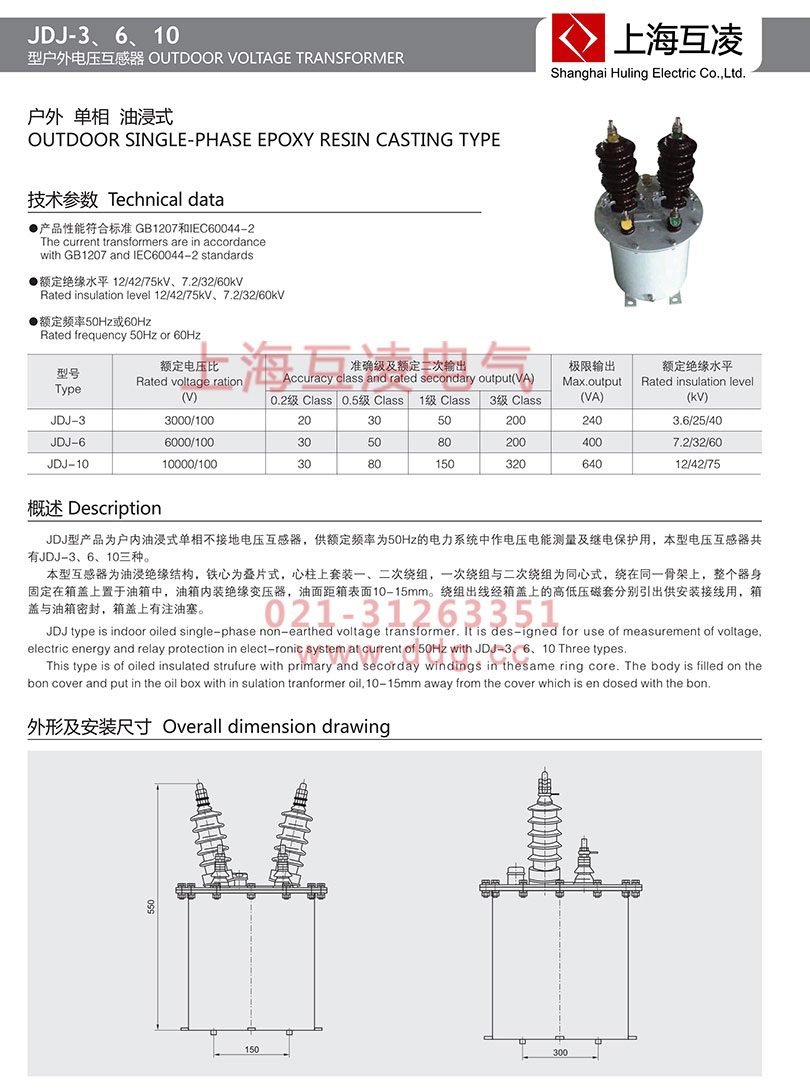

JDJ-10為戶內油浸式單相不接地電壓互感器，供額定頻率為50Hz的電力系統中作電壓電能測量及繼電保護用，本型電壓互感器共有JDJ-10,6,3三種。本系列互感器為油浸絕緣結構，鐵心為疊片式，心柱上套裝一、二次繞組，一次繞組與二次繞組為同心式，繞在同一個骨架上，整個器身固定在箱蓋上置于油箱中，油箱內裝絕緣變壓器，油面距箱內表面10-15mm。繞組出線經箱蓋上的高低壓磁套分別引出供安裝接線用，箱蓋與油箱密封，箱蓋上有注油塞。

JDJ-10電壓互感器變比

JDJ-10電壓互感器選型

JDJ-10電壓互感器安裝環境

1、安裝地點：海拔高度不超過1000m；

2、周圍環境溫度不高于+40℃，不低于-5℃；

3、空氣相對濕度不大于85%(200℃)；

4、安裝場所應無嚴重影響互感器絕緣的氣體、蒸汽、化學沉漬、污穢及其它爆炸性、磨蝕性氣體；

5、安裝場所無嚴重振動和顛簸。

JDJ-10電壓互感器符號

電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容：

第一個字母：J——電壓互感器；

第二個字母：D——單相；S——三相；

第三個字母：J——油浸；Z——澆注；

第四個字母：數字——電壓等級（KV）。

例如：JDJ-10表示單相油浸電壓互感器，額定電壓10KV。

額定一次電壓：作為互感器性能基準的一次電壓值。

額定二次電壓：作為互感器性能基準的二次電壓值。額定變比，額定一次電壓與額定二次電壓之比。

準確級：由互感器系統定的等級，其誤差在規定使用條件下應在規定的限值之內負荷，二次回路的阻抗，通常以視在功率（VA）表示。額定負荷，確定互感器準確級可依據的負荷值。

JDJ-10電壓互感器作用

電壓互感器的作用是把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置取用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。
