打印FDGE9放電線圈概述
FDGE9放電線圈為環氧樹脂真空澆注單相戶內全封閉產品，適用于額定頻率50HZ、額定電壓10KV及以下的電力系統中。與高壓并聯電容器組并聯連接，當電容器組與系統開后，可在5S內將電容器組上的剩余電壓降至安全電壓。在正常運行時，二次繞組可以做電壓指示，用戶如有特殊要求時，亦可帶剩余電壓繞組，起到繼電保護作用。
FDGE9放電線圈使用環境
1、安裝位置：戶內型；
2、環境溫度：-5℃～+40℃；
3、海拔：不超過1000m；
4、安裝場所無腐蝕性氣體、蒸氣，無導電性或爆炸性塵埃；
5、周圍空氣的相對濕度不大于85％,日平均相對濕度不大于95％。

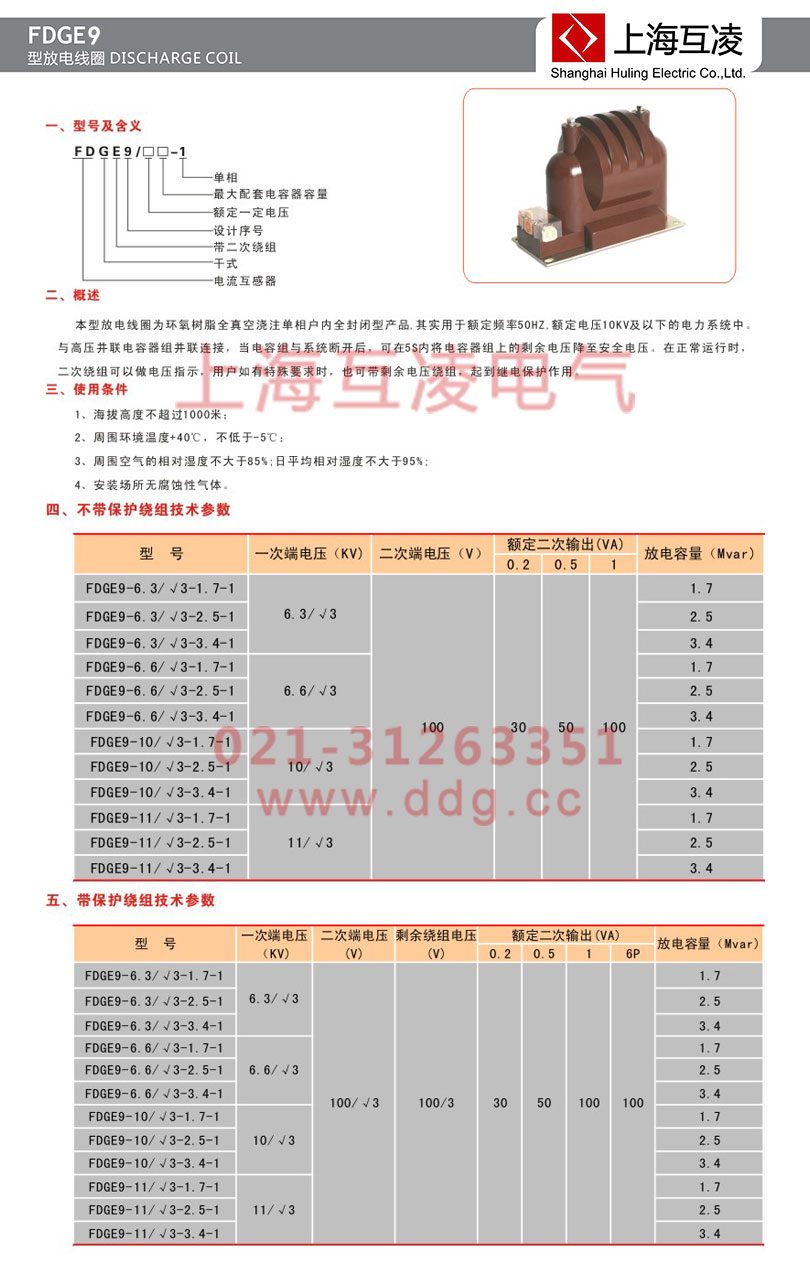

FDGE9放電線圈選型手冊
FDGE9放電線圈參數表
不帶保護繞組技術參數
| 型號 | 一次端電壓(kV) | 二次端電壓(V) | 額定二次輸出(VA) | 放電容量(Mvar) | ||
| 0.2 | 0.5 | 1 | ||||
| FDGE9/6.3/√3-1.7-1 | 6.3/√3 | 100 | 30 | 50 | 100 | 1.7 |
| FDGE9/6.3/√3-2.5-1 | 2.5 | |||||
| FDGE9/6.3/√3-3.4-1 | 3.4 | |||||
| FDGE9/6.6/√3-1.7-1 | 6.6/√3 | 1.7 | ||||
| FDGE9/6.6/√3-2.5-1 | 2.5 | |||||
| FDGE9/6.6/√3-3.4-1 | 3.4 | |||||
| FDGE9/10/√3-1.7-1 | 10/√3 | 1.7 | ||||
| FDGE9/10/√3-2.5-1 | 2.5 | |||||
| FDGE9/10/√3-3.4-1 | 3.4 | |||||
| FDGE9/11/√3-1.7-1 | 11/√3 | 1.7 | ||||
| FDGE9/11/√3-2.5-1 | 2.5 | |||||
| FDGE9/11/√3-3.4-1 | 3.4 | |||||
帶保護繞組技術參數
| 型號 | 一次端電壓(kV) | 二次端電壓(V) | 剩余繞組電壓(V) | 額定二次輸出(VA) | 放電容量(Mvar) | |||
| 0.2 | 0.5 | 1 | 6P | |||||
| FDGE9/6.3/√3-1.7-1 | 6.3/√3 | 100/√3 | 100/√3 | 30 | 50 | 100 | 100 | 1.7 |
| FDGE9/6.3/√3-2.5-1 | 2.5 | |||||||
| FDGE9/6.3/√3-3.4-1 | 3.4 | |||||||
| FDGE9/6.6/√3-1.7-1 | 6.6/√3 | 1.7 | ||||||
| FDGE9/6.6/√3-2.5-1 | 2.5 | |||||||
| FDGE9/6.6/√3-3.4-1 | 3.4 | |||||||
| FDGE9/10/√3-1.7-1 | 10/√3 | 1.7 | ||||||
| FDGE9/10/√3-2.5-1 | 2.5 | |||||||
| FDGE9/10/√3-3.4-1 | 3.4 | |||||||
| FDGE9/11/√3-1.7-1 | 11/√3 | 1.7 | ||||||
| FDGE9/11/√3-2.5-1 | 2.5 | |||||||
| FDGE9/11/√3-3.4-1 | 3.4 | |||||||
FDGE9放電線圈工作原理

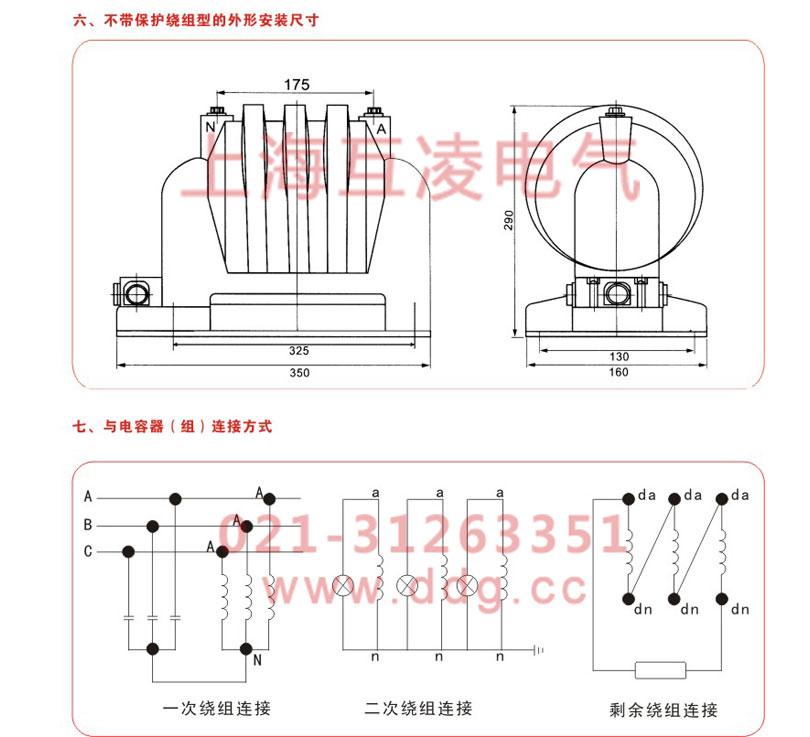

放電線圈是電容柜常用的放電元件。放電線圈的出線端并聯連接于電容器組的兩個出線端，正常運行時承受電容器組的電壓，其二次繞組反映一次變比，精度通常為50VA/0.5級，能在1.1倍額定電壓下長期運行。其二次繞組一般接成開口三角或者相電壓差動，從而對電容器組的內部故障提供保護（不能用母線上的PT）。電容器組的開口三角電壓保護、不平衡電壓保護實際就是這種保護。而此種保護根據GB-50227要求，大量地使用在6kV~66kV的單Y接線的電容器組中。
有時放電線圈會用放電PT代替，電容器放電采用放電線圈還是電壓互感器主要看電容器的容量，一般小容量(<1.7Mvar)電容器組放電用電壓互感器即可，大容量電容器組（≥1.7Mvar）肯定要用放電線圈，否則會引起電壓互感器的燒毀或者爆炸。
